CAD2022线宽设置的功能及用途

发布:中文网小编X 浏览:33人 分享
发布于:2025-02-13 11:00

CAD2022线宽设置的功能及用途 - BIM,Reivt中文网

本文概述:CAD2022线宽设置是计算机辅助设计软件中的一项重要功能,它为设计图纸的可读性和美观度提供了强有力的支持。通过合理设置线宽,工程师和设计师能够更好地表达设计意图,并在不同的打印介质上实现最佳效果。

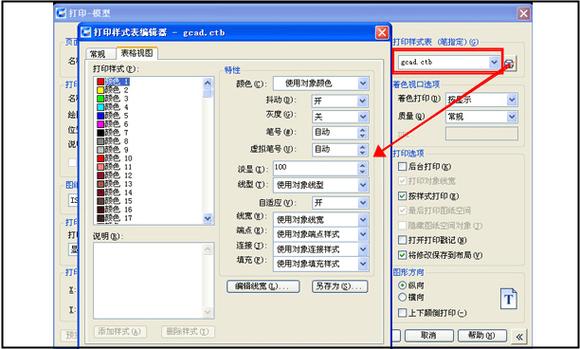

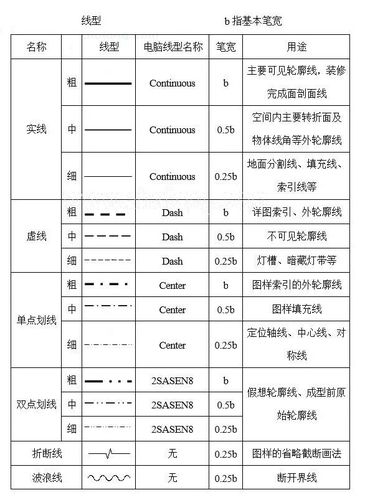

在现代设计中,**CAD2022**是一款广泛使用的工具,它不仅提高了工作效率,还为复杂的设计带来了更多可能性。在这个过程中,**线宽设置**显得尤为重要。线宽的合理运用可以使设计图纸更具层次感,帮助识别不同类型的线条以及它们在设计中的作用。首先,线宽设置对**图形表达**意义重大。在设计图纸中,不同的线宽能传达出不同的信息,如轮廓、隐藏线、中心线等,每种类型的线都承担着独特的功能。对于建筑工程图纸来说,墙体和结构部分通常会使用较粗的线宽来突出其重要性,而家具、设备等细节则使用较细的线宽以免干扰整体布局。借助于CAD2022强大的线宽设置功能,设计者可以清晰地定义这些差异,使图纸更易于解读。其次,线宽在**打印质量**方面也起到了关键作用。当设计完成后,通常需要将图纸打印出来用于交流或施工。在大幅面打印时,合适的线宽能够保证所有细节均被清晰呈现,不会因为过细或过粗而导致信息丢失或误解。CAD2022允许用户根据打印设备的分辨率提前调整线宽,以确保最终输出的质量符合预期。此外,线宽设置在**视觉美观**和**设计原则**上同样具有重要影响。一个合理的线宽搭配不仅可以增强图纸的美观度,而且还能遵循行业标准,确保所有参与项目的人员都能快速理解设计思路。例如,机械图纸通常要求使用统一的标准线宽,这有助于维持整个行业的规范性和一致性。CAD2022提供了多种线宽选项,使用户能够轻松选择和应用最合适的线宽组合。为了充分利用CAD2022的线宽设置功能,用户需要对软件的操作有一定的了解。在CAD2022中,线宽的设置既可以在全局范围内进行,也可以针对单独的图层做出调整。这使得用户可以在一个项目中兼顾通用性和特殊性,从而达到最佳效果。用户可以通过“属性”面板便捷地设定每个对象的线宽,还可以创建自定义的线宽列表,以适应不同项目需求。CAD2022还提供了一些**自动化工具**来优化线宽设置过程。例如,用户可以通过编写脚本实现批量编辑,或者利用插件扩展程序进行更复杂的线宽管理。这些工具不仅减少了手动操作的繁琐,还降低了出错的风险,同时提升了整体工作效率。综上所述,CAD2022中的线宽设置功能不仅丰富多样,而且极具实用性。无论是在图形表达还是打印输出中,线宽都是不可忽视的重要因素。通过深入了解并灵活运用这一功能,设计师们能够创造出更加专业、高效且美观的设计作品。随着技术的不断进步,未来的CAD版本势必将提供更强大的线宽设置工具,以满足各行业日益增长的需求。
