CAD偏移的应用及作用

发布:中文网小编X 浏览:30人 分享
发布于:2025-02-12 11:00

CAD偏移的应用及作用 - BIM,Reivt中文网

本文概述:CAD偏移是一种常用于计算机辅助设计软件中的工具,它能够帮助设计人员精确地进行图形的调整和修改,通过生成与原始图形等距的副本,广泛应用于建筑、机械、电子等各个工程领域。

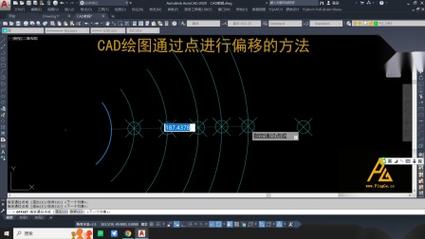

在现代**CAD**软件中,**偏移**功能已成为一种不可或缺的工具。它不仅简化了设计过程,还提升了工作效率,同时让设计更加精准。一些主要**功能**包括创建平行线、生成缓冲、制作轮廓等。这一切都归功于**CAD偏移**所带来的特有优势。首先,我们来探讨一下**CAD偏移的作用**。通过偏移操作,可以很轻松地绘制出与某条线或某个形状等距离的多条线或多个形状。在建筑设计中,这一能力尤为重要。例如,设计一栋大楼时,施工安全区域通常需要在结构周围保持一定的距离,通过偏移功能,可以快速而准确地确定这些安全距离。此外,在城市规划中,偏移还被用来设计人行道、绿化带,以及道路之间的隔离带。在**机械工程**领域,偏移功能同样起到重要作用。对于复杂的零件,使用偏移可以迅速生成相邻的加工路径,从而减少繁琐的手动计算。例如,设计一个齿轮时,偏移功能可以帮助精确地创造内外轮廓,将制造误差降到最低。**电子工程**设计人员也可以从偏移工具中受益。在打印电路板(PCB)设计中,导体间经常需要保持一定的间距,以避免短路或干扰。偏移功能可以帮助设计师确保每个导体之间的准确距离,从而提高产品性能和可靠性。接下来,我们要谈论的是**CAD偏移的具体应用方法**。通常,在使用偏移功能时,用户需要选择一个基准对象,然后输入希望偏移的距离,软件会自动生成一条或多条与该对象平行的线或者曲线。同时,用户也可以选择方向,比如想要偏移到对象的左侧还是右侧。此外,有些高级**CAD软件**还提供多重偏移功能,允许用户同时应用不同的偏移距离以满足复杂设计需求。偏移功能的实现并不限于直线对象。对于曲线和自由形状,偏移工具 同样适用。在处理曲线对象时,软件会根据设定的偏移值重新计算所有控制点的位置,并生成新的曲线对象。这对于一些自由曲面模型,如汽车车身或者航空航天部件的设计来说,尤为重要。然而,尽管偏移工具有许多优点,但在使用过程中也存在一些需要注意的问题。例如,当图形复杂度较高时,过多的偏移操作可能导致项目文件变得庞大且难以管理。此外,如果选定的不当参数造成图形交错或不连续,最终的设计将会出现误差。因此,用户需要在使用偏移工具时综合考虑项目的整体需求以及工具的局限性。总的来说,**CAD偏移**是一项强大而灵活的工具,为设计提供了极大的便利。通过合理利用这一工具,设计人员不仅能节省大量时间和精力,还能显著提高设计质量和准确性。无论是在建筑、机械还是电子工程中,偏移功能的引入都带来了革命性的改变,使得各类复杂项目的规划设计更加高效而可靠。在未来的发展中,随着CAD技术的不断进步,偏移功能将在更多领域发挥更为广泛且深入的作用。
