CAD拉伸:功能及应用优化CAD拉伸功能

发布:中文网小编X 浏览:35人 分享
发布于:2025-02-12 11:00

本文将深入探讨CAD拉伸功能的特点及其在不同领域中的应用,同时对如何优化这个功能进行详细说明,以帮助用户更高效地利用这一强大的工具。

在计算机辅助设计(**CAD**)中,**拉伸功能**是最为常用的编辑工具之一。它不仅提供了修改和调整图形尺寸的能力,而且在设计优化、方案调整以及工程项目中被广泛应用。通过**拉伸**操作,设计师可以快速地调整模型的几何形状,从而实现设计方案的迭代与优化。这一过程不仅节省了时间,还提升了设计的灵活性。对于初学者而言,要充分理解并运用好CAD中的拉伸功能,首先需要掌握其基本操作。在大多数CAD软件中,例如AutoCAD或者SolidWorks,拉伸命令通常以一个简单的指令或按钮呈现。当用户选择某个对象并执行拉伸命令后,可以通过拖动指定控制点来加长或缩短对象的某个方向上的尺寸。值得注意的是,不同软件对拉伸范围和操作方式的支持有所不同,因此在使用之前,了解所使用软件的具体操作说明是很有必要的。

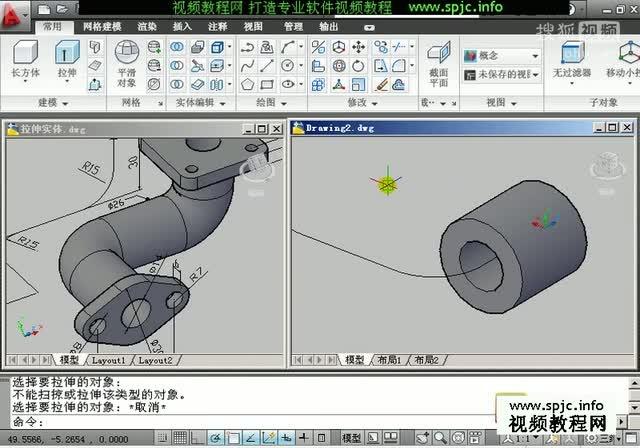

CAD拉伸:功能及应用优化CAD拉伸功能 - BIM,Reivt中文网

功能特点

CAD拉伸功能不仅简单直接,而且极具效率。它允许用户在几秒钟内完成复杂的尺寸调整,而这些调整如果通过重新绘制去实现将耗费大量的时间和精力。拉伸功能的实施基于向量和几何变换原理,其核心在于保持对象其他部分不变的前提下改变特定尺寸。这种非破坏性的编辑方法确保了设计的一致性和完整性。

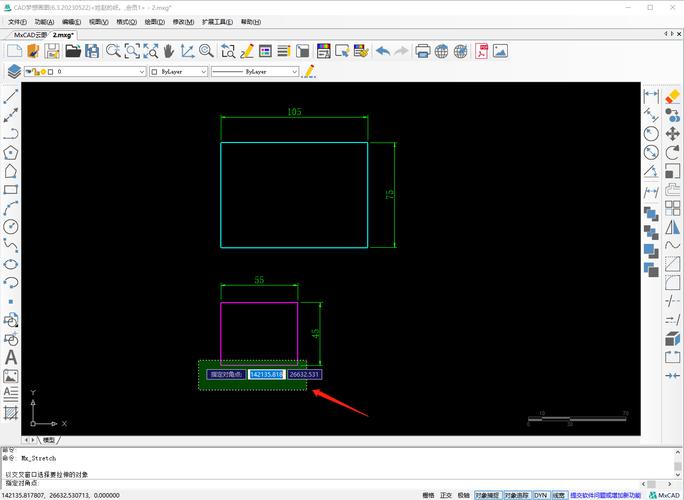

CAD拉伸:功能及应用优化CAD拉伸功能 - BIM,Reivt中文网

应用领域

在实际应用中,拉伸功能广泛用于建筑设计、机械制造、电子电路设计等多个领域。在建筑设计中,通过拉伸功能,设计师可以快速适应客户需求的变化,例如增加房间的长度或调整窗户的位置。在机械制造行业,这一功能则用于适配零部件的尺寸变化,从而使得不同组件能够准确结合。此外,在电子电路设计中,当涉及到芯片组件距离的调整时,拉伸功能则显得尤为重要。

优化建议

为了最大化地发挥CAD拉伸的效能,我们可以从以下几个方面进行优化:1. **参数设置**:确保拉伸操作的参数设置合理,包括起始点、方向和距离等。在多次重复相似操作时,可以考虑保存这些参数以提高效率。2. **使用快捷命令**:熟练掌握并使用快捷键,可以显著降低操作时间。例如,在AutoCAD中,通过输入“STRETCH”命令并创建快捷键组合,可以快速进入拉伸模式。3. **组件分离与组装**:在复杂项目中,将大型组件拆分成若干可管理的小组件,然后分别进行拉伸处理是提高效率的有效策略。4. **结合其他工具**:在使用拉伸功能时,结合使用镜像、旋转、复制等工具,可以更好地实现立体和复杂设计的整体调控。5. **实时预览**:选择支持实时预览功能的软件,能够在设计过程中更直观地看到拉伸效果,从而减少反复操作的次数。总结来说,CAD中的拉伸功能是设计过程中不可或缺的利器。通过合理运用该功能,设计师不仅可以快速响应设计需求的变化,还能够在不断优化的过程中实现更具创新性和实用性的设计。无论是初学者还是有经验的专业人士,熟悉并掌握这一功能都是提升工作效率和设计质量的重要一环。在未来的设计实践中,随着技术的进步和软件的更新,CAD拉伸功能将继续发挥其重要作用,为各种行业带来更多可能性。
