本文概述:在CAD图形创建中,块的使用是一种高效且组织良好的方法,可以极大地提高绘图质量和工作效率。通过将常用的组件、符号或对象进行预先定义并存储为块,用户可以轻松插入这些重复元素,而无需每次从头开始绘制,从而节省大量时间和精力。
在现代**CAD**(计算机辅助设计)软件中,“块”是一个非常重要的功能,它允许设计者和工程师更加有效地管理他们的设计元素。一个块通常是由一个或多个**CAD对象**组成的集合,比如线条、圆弧、文本等等。这些对象组合在一起形成一个新的独立对象,可以被重新使用,每次使用时只需进行简单的调整即可。

创建块的方法

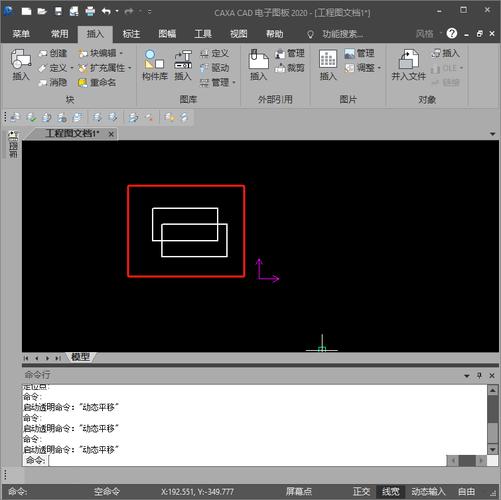

要创建一个块,首先需要选择一组对象。在大多数**CAD软件**中,你可以通过绘制一个框或直接点击来选择对象。一旦所需对象被选中,你可以点击工具栏中的“创建块”按钮,或者输入相应的命令,例如在AutoCAD中通常是“B”。接下来,系统会提示你输入块的名称、基础点以及描述等信息。设置基础点至关重要,因为这是你以后插入块时所使用的参考位置。一般情况下,选择一个容易识别的点作为基础点,比如左下角、中心点或者特定的标志性节点。一旦完成这些步骤,你就成功创建了一个块,可以保存到软件的块库中以备后用。

插入和管理块

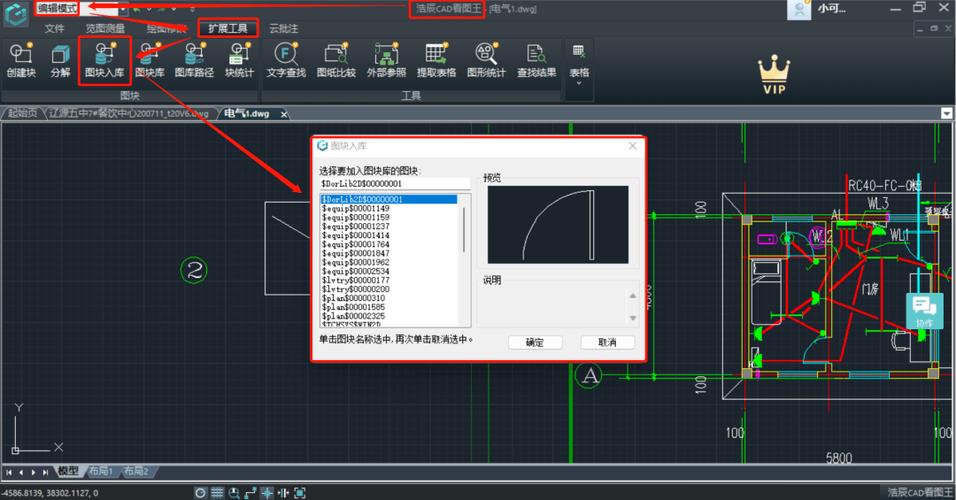

一旦块被创建,它可以随时被插入到其他图纸中。在AutoCAD中,你可以通过“插入块”功能来实现这一点,只需指定插入点、比例以及旋转角度。有时还需要修改内部属性或根据具体需要调整其它几何参数,这些都可以在块插入后进行。值得注意的是,在插入的过程中,你可以对块进行缩放和旋转,这使得块的应用变得更加灵活。通过这种方式,一个简单的块可以通过不同的配置应用于多种场合,大大提高了工作效率。
动态块的使用
现代CAD软件,如AutoCAD,还提供了一种更为强大的工具,即“动态块”。动态块允许用户将多个变体整合到一个块中,通过添加参数和动作,你可以在同一块中实现不同的显示状态。例如,你可以创建一个门的动态块,并让它在打开和关闭之间切换,或者改变其宽度和高度。这种功能使设计者能够更加灵活地运用块资源,同时减少块的数量。
使用块的好处
首先,使用**块**可以显著提高设计效率。无论是建筑、机械、电子还是其它工程领域,常见的设计元素往往会反复出现。通过创建块,这些元素可以被快速、准确地复制到任何地方,而不必每次都重新绘制。其次,块的管理也很方便。由于所有的块都是基于同一个定义,因此,当你需要修改某个块时,只需更新一次即可,所有使用该块的实例都会自动更新,从而减少错误和不一致的发生。此外,使用块还有助于标准化设计。通过定义一套标准的块集合,整个项目团队可以使用相同的组件和符号,这有助于保持设计的一致性和可读性。同时,标准化的块也便于项目文档化和审查。
总结
总之,在**CAD图形**创建中,合理使用块不仅能提高生产率和准确性,还能够简化设计流程和促进团队协作。从最基本的静态块到功能强大的动态块,这种技术为各种规模和复杂度的项目提供了便利。理解并充分利用这些特性,将极大地增强你的**设计能力**和项目管理水平。
