Revit入门教程:快速掌握BIM与建筑设计的秘密

发布:中文网小编X 浏览:45人 分享
发布于:2025-02-11 16:00
作为一款强大的建筑信息建模(Building Information Modeling, BIM)软件,Revit已经成为现代建筑设计领域不可或缺的工具。通过Revit,不仅可以创建精确的3D模型,还能在整个项目生命周期中进行数据管理,实现更高效的协作与管理。本文将带您深入了解《Revit入门教程:快速掌握BIM与建筑设计的秘密》的核心内容,通过详细讲解,让您快速上手Revit并掌握其应用技巧。

Revit入门教程:快速掌握BIM与建筑设计的秘密 - BIM,Reivt中文网

### 一、Revit概述

#### 1.1 什么是Revit

Revit是由Autodesk公司开发的一款综合性建筑设计软件,专为BIM流程设计。它结合了建筑设计、结构工程、机电工程等多个专业的功能,通过一个统一的数据环境提升设计精准度和协同效率。

#### 1.2 Revit的特点与优势

- **集成化设计**:涵盖建筑、结构、机电等多专业的设计需求。

- **实时更新**:基于参数化设计,任何修改实时反映在整个模型中。

- **信息丰富**:不仅包含几何信息,还包含材料、成本等非几何信息。

- **高效协同**:支持多用户同时工作,提高团队协作效率。

### 二、初识Revit界面

#### 2.1 界面介绍

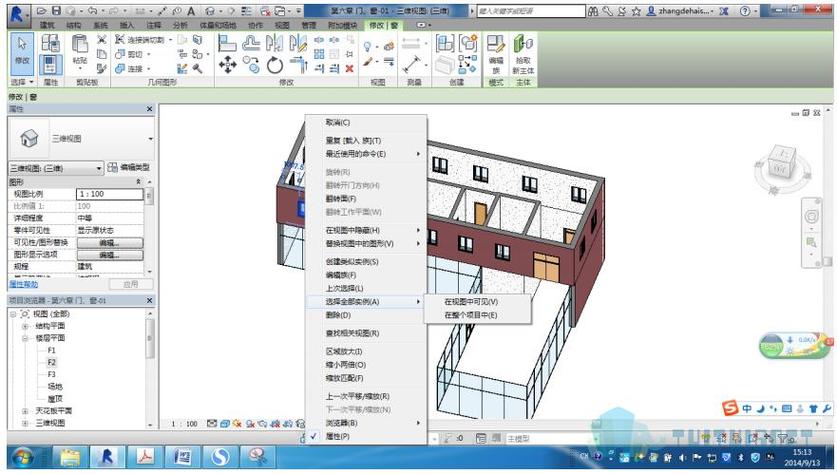

Revit的用户界面设计简洁明了,包括主要的菜单栏、功能区、视图窗口以及属性窗口。熟悉这些基本区域是学习的第一步。

- **功能区(Ribbon)**:位于界面顶部,分为不同的选项卡如“建筑”、“结构”、“系统”等,每个选项卡下有具体的命令工具。

- **项目浏览器(Project Browser)**:左侧窗口,用于管理不同的视图、图纸、族、组等项目元素。

- **属性窗口(Properties)**:右侧窗口,显示当前选中的对象属性,可以进行编辑和查看。

#### 2.2 创建新项目

启动Revit后,可以选择创建新的项目或打开已有项目。选择适合的模板文件,如建筑模板(Architectural Template),然后开始创建。

### 三、基础建模操作

#### 3.1 墙体的创建与编辑

墙体是建筑模型的基础元素之一,Revit提供了多种方式创建墙体。

- **绘制墙体**:在“建筑”选项卡下选择“墙”,在绘图区域内点击定义墙体的起点和终点。可以通过输入具体尺寸进行精细控制。

- **编辑墙体**:选择已绘制的墙体,在属性窗口修改其高度、厚度、材质等参数;也可以使用修剪、延伸等工具调整墙体形状。

#### 3.2 门窗的插入

门窗是墙体上的开洞元素,Revit中门窗作为标准族进行管理,插入过程非常简单。

- **插入门窗**:选择合适的门窗类型,在“建筑”选项卡中点击“门”或“窗”,然后点击需要插入的位置。通过拖动来调整门窗的位置,也可以直接输入数值精确定位。

- **编辑门窗**:选中门窗后,可以在属性窗口中修改其尺寸、类型、标高等参数。

#### 3.3 楼板和屋顶的创建

楼板和屋顶是建筑不可或缺的部分,通过Revit可以方便地创建各种形态的楼板和屋顶。

- **绘制楼板**:选择“楼板”工具,根据房间构造绘制出楼板轮廓,完成后确认即可生成。

- **创建屋顶**:选择“屋顶”工具,可以通过草图绘制或者基于墙体自动生成屋顶。还可以创建复杂的坡屋顶、弧形屋顶等。

### 四、高级建模技巧

#### 4.1 使用族(Family)

族是Revit中重要的构件概念,涵盖从基本的墙、柱到复杂的家具、设备等。掌握族的创建与编辑,可以大大提升建模效率。

- **加载现有族**:在项目浏览器中右键点击“族”,选择“加载族”从库中添加。

- **创建新族**:在主界面下选择“新建族”,选择合适的模板文件。在族编辑环境中,利用创建工具绘制几何形状,设置参数并保存。

#### 4.2 参数化设计

参数化是Revit的核心特性之一,通过参数控制模型的变化,实现灵活多变的设计方案。

- **添加参数**:在族编辑环境中,可以通过“添加参数”按钮定义尺寸参数、材质参数等。

- **使用公式**:可以在参数设置中使用公式,实现动态计算与关联。如可以设置门宽 = 墙体厚度 * 某个系数,实现自适应变化。

### 五、项目管理与协同

#### 5.1 项目共享与工作集

大型项目通常需要多人协同工作,Revit提供了项目共享与工作集功能,便于团队合作。

- **项目共享**:开启项目共享功能,保存为中心文件(Central File)。每个团队成员从中心文件创建本地文件(Local File)进行工作。

- **工作集管理**:将项目划分为不同的工作集,例如“结构”、“电气”等。各团队成员可以对各自的工作集进行编辑,需定期同步更新到中心文件。

#### 5.2 输出与打印

完成模型后,需要输出图纸与报告。Revit支持多种输出格式,包括PDF、DWG、IFC等。

- **视图设置**:在项目浏览器中创建合适的视图与图纸,设置比例、样式等。

- **导出与打印**:在“文件”菜单中选择“导出”或“打印”。选择合适的格式与参数,导出最终成果文件。

### 六、总结

Revit入门教程:快速掌握BIM与建筑设计的秘密 - BIM,Reivt中文网

通过以上几个章节的介绍,我们从Revit的基础界面操作到高级建模技巧,再到项目管理与协同,全面覆盖了Revit的主要功能与应用实践。《Revit入门教程:快速掌握BIM与建筑设计的秘密》不仅仅是一个入门指南,更是帮助您深入理解BIM理念并应用于实际项目的桥梁。希望本文能为您的Revit学习之旅提供切实的帮助,并祝您在未来的建筑设计工作中取得更大的成功!
