# 如何使用Revit进行建筑设计:全面教程与技巧分享

如何使用Revit进行建筑设计:全面教程与技巧分享 - BIM,Reivt中文网

## 引言

作为现代建筑设计中的重要工具,Autodesk Revit已经成为许多建筑师和工程师首选的软件之一。Revit不仅仅是一款三维建模软件,它整合了建筑信息模型(BIM)技术,极大地提高了设计、施工和项目管理的效率。本篇文章将详细介绍如何使用Revit进行建筑设计,带您深入了解这款强大的工具,实现更高效、更精准的设计目标。

## 一、Revit简介

Revit是由Autodesk公司开发的一款专用于BIM的综合性建筑设计软件。它提供了一整套从概念设计到详细施工图纸的功能模块,并且能够在一个统一的环境中协同作业。Revit支持建筑、结构和机电等各专业之间的数据互通,确保设计方案的协调一致。

### 1.1 Revit的核心特点

- **参数化建模**:通过参数化对象,可以在模型中自动生成和修改对象,极大提升设计的灵活性和生产力。

- **三维建模与二维图纸同步**:在三维空间中创建和修改建筑构件,同时系统会自动生成相应的平面图、立面图和剖面图。

- **信息集成**:每一个模型元素都包含详细的信息,例如材料、尺寸、成本等,便于数据的管理和调取。

- **协同设计**:不同专业可以在统一的模型上协作工作,通过实时更新保证设计的一致性。

## 二、Revit操作界面介绍

在开始正式设计之前,首先需要熟悉Revit的操作界面。Revit的界面布局简洁明了,主要包括以下几个部分:

### 2.1 快速访问工具栏(Quick Access Toolbar)

位于界面顶部,包含常用的命令如保存、撤销、重做等。用户可以根据自己的需求自定义这个工具栏,以提高操作效率。

### 2.2 功能区(Ribbon)

类似于Office软件的Ribbon界面,分为多个标签(如建筑、结构、系统等),每个标签下有若干命令按钮,用于执行具体操作。

### 2.3 属性框(Properties)

显示当前所选对象的详细属性,可以在这里修改对象的参数。

### 2.4 项目浏览器(Project Browser)

列出项目中的所有视图、图纸、族、组等内容,是项目管理的重要组件。

### 2.5 绘图区(Drawing Area)

这是主要的工作区域,用于创建和查看建筑模型。

## 三、创建基础模型

接下来我们进入正题,开始创建一个简单的建筑模型。从地块设置到基本建筑构件的添加,一步一步详细讲解。

### 3.1 设置项目单位

在项目开始之前,我们需要设置合适的单位,以确保后续设计过程中的尺寸精度。点击“管理”标签,在“项目单位”对话框中选择合适的长度和面积单位。

### 3.2 创建标高和轴网

在建筑设计中,标高和轴网是基础的参考线:

- **标高(Level)**:定义建筑物的高度层次。通过“建筑”标签中的“标高”命令,在东立面视图中添加或调整标高。

- **轴网(Grid)**:定义建筑物的水平坐标系。在平面视图中,使用“建筑”标签中的“轴网”命令添加或调整轴网线。

### 3.3 添加墙体

墙体是建筑模型的重要组成部分。在平面视图中,选择“建筑”标签中的“墙”命令,通过绘制墙体轮廓或者输入精确数据来创建墙体。可以在墙属性中设置墙的类型、厚度、材质等参数。

### 3.4 插入门窗

门窗是墙体上的开孔构件,同样属于建筑模板的一部分。选择“建筑”标签中的“门”或“窗”命令,将门窗拖放到指定墙面上。通过属性框可以调整门窗的大小、样式等。

### 3.5 添加楼板和屋顶

为了完善建筑结构,还需要给建筑添加楼板和屋顶:

- **楼板(Floor)**:使用“建筑”标签中的“楼板”命令,在平面视图中绘制楼板轮廓,然后确定构造层。

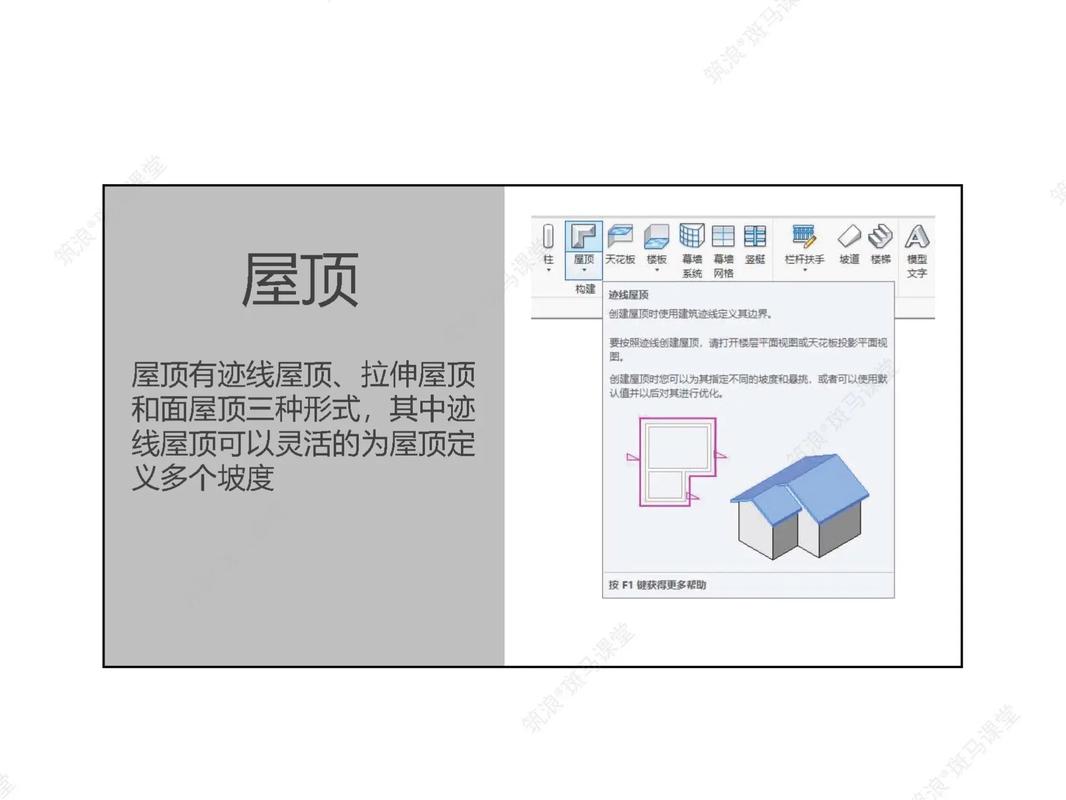

- **屋顶(Roof)**:使用“建筑”标签中的“屋顶”命令,有多种创建方式,如按边界线、按高度等,根据实际需要选择合适的方法。

## 四、高级建模与细节处理

基础模型完成后,我们可以进一步优化设计,添加更加复杂的建筑构件和细节。

### 4.1 使用族(Family)库

Revit中所有的建筑构件都是由族(Family)定义的。族是具有一定参数化特征的构件集合。除了Revit自带的族库外,还可以从网络下载或者自己创建个性化的族:

- **加载族**:通过“插入”标签下的“载入族”命令,从本地或网络加载额外的族文件。

- **创建族**:通过“文件”>“新建”>“族”,选择适当的族模板进行个性化设计。

### 4.2 楼梯与栏杆

楼梯和栏杆是建筑设计中常见的复杂构件:

- **楼梯(Stairs)**:使用“建筑”标签下的“构建”命令,根据预设参数创建各种形式的楼梯。

- **栏杆(Railings)**:使用“建筑”标签下的“栏杆”命令,在楼梯或平台边缘生成栏杆,并且可以通过编辑类型定制栏杆样式。

### 4.3 地形与景观设计

Revit也提供了基本的地形建模工具,可以在模型中模拟真实的地貌:

- **地形表面(Topography Surface)**:使用“场地”标签下的“地形表面”命令,通过导入点云数据或手动输入高程点生成地形。

- **场地构件**:如道路、树木等,通过“场地”标签下相关命令添加。

### 4.4 材质与渲染

为了更好地展示设计效果,Revit支持丰富的材质和渲染设置:

- **材质编辑**:在“管理”标签下,通过“材质”命令,打开材质编辑器,为不同的构件分配材质。

- **渲染**:在“视图”标签下,使用“渲染”命令,调整光照、背景等参数,生成逼真的渲染效果图。

## 五、创建施工图纸

在完成模型设计后,下一步是创建规范的施工图纸供施工使用。Revit可以自动生成和更新图纸,确保图纸始终与三维模型一致。

### 5.1 平面图与立面图

使用项目浏览器,可以快速生成和查看各种视图:

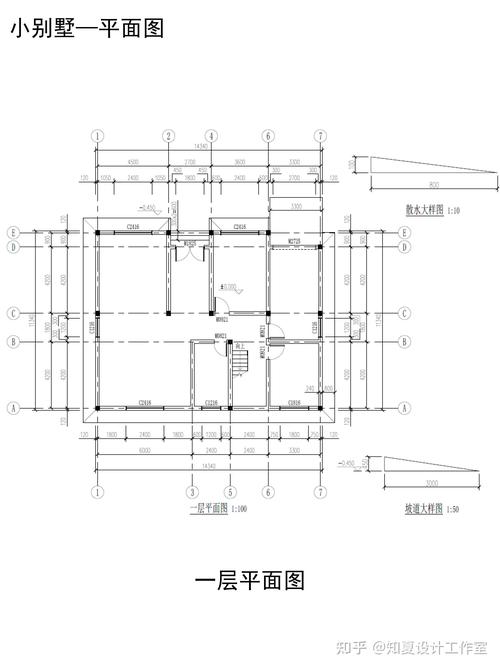

- **平面图(Floor Plan)**:在项目浏览器中找到对应的楼层平面图,自动生成。

- **立面图(Elevation)**:通过“视图”标签下的“立面”命令,选择视角生成四个方向的立面图。

### 5.2 剖面图与详图

剖面图和详图能够展示建筑的内部结构细节:

- **剖面图(Section)**:使用“视图”标签下的“剖面”命令,绘制剖切线生成剖面图。

- **详图(Detail)**:通过“详图视图”命令,放大某一区域并添加更多细节说明。

### 5.3 图纸排版

使用Revit提供的布局模板,将各种视图安排到施工图纸上:

- **图纸视图**:在项目浏览器中右键单击“图纸”,新建一张图纸,将平面图、立面图、剖面图等拖放至图纸视图中。

- **标题栏与出图**:在图纸上添加标题栏等必要信息,通过“输出”标签下的“打印”命令,打印或导出PDF格式的施工图纸。

## 六、协同设计与信息共享

Revit支持团队协同设计,不同专业的成员可以在同一个项目中协作,提高设计质量和效率。

### 6.1 工作共享与工作集

通过工作共享功能,将项目文件分为多个工作集,不同成员可以各自负责部分内容:

- **启用工作共享**:在“协作”标签下,使用“工作共享”命令启用,创建工作集并分配成员。

- **同步与发布**:定期同步项目文件,确保所有成员看到最新的设计数据,可以在云平台上发布项目,共享给其他利益相关者。

### 6.2 与其他软件的集成

Revit也支持与其他建筑设计和施工管理软件的数据互通:

- **导入与导出**:支持各种格式的文件导入,例如DWG、IFC等,方便与AutoCAD、Navisworks等软件联动。

- **BIM协同平台**:通过BIM 360等云平台,实现跨地区、跨团队的协同设计和审核。

## 七、小技巧与最佳实践

在日常使用Revit过程中,掌握一些小技巧和最佳实践,可以提高工作效率和设计质量。

### 7.1 键盘快捷键

善用键盘快捷键可以大幅提高操作速度。常用快捷键如下:

- `MV`:移动

- `CO`:复制

- `RO`:旋转

- `AL`:对齐

- `TR`:修剪/扩展

### 7.2 模板与标准化

建立项目模板,统一设计标准,包括标高、轴网、视图样式、标注样式等,确保项目的一致性,简化重复性工作。

### 7.3 定期备份与版本管理

养成良好的备份习惯,尤其是在关键设计节点,保留项目文件的多个版本,避免因意外情况导致数据丢失。

### 7.4 使用插件与扩展工具

利用各种第三方插件和扩展工具,可以弥补Revit自身功能的不足,满足更复杂的设计需求。

## 八、总结

如何使用Revit进行建筑设计:全面教程与技巧分享 - BIM,Reivt中文网

Revit作为一款功能强大的建筑设计软件,通过参数化建模、一体化设计和信息集成,大大提高了建筑设计的效率和质量。本篇文章详细介绍了Revit的操作界面、基础建模、高级建模、施工图纸制作、协同设计和一些实用技巧,希望能够帮助初学者快速上手,并在实际项目中应用得心应手。未来,随着BIM技术的不断发展,掌握Revit无疑将是建筑专业人员的重要竞争优势。
