建筑信息模型（Building Information Modeling，简称BIM）已经成为现代建筑设计和施工过程中的重要工具，而Autodesk Revit则是应用最广泛的BIM软件之一。对于初学者来说，熟练掌握Revit不仅能提高工作效率，还能拓宽职业发展空间。本教程将分阶段介绍Revit的基本功能、操作技巧及常见问题解决方案，旨在帮助你快速上手并成为该软件的高效用户。

## 第一部分：Revit基本概念

### 什么是Revit？

Revit是一款由Autodesk公司开发的BIM软件，集建筑设计、结构工程和机电工程于一体，支持从设计到施工的全生命周期管理。它能够创建三维模型，并在此基础上生成精确的二维图纸，使设计更具协同性和准确性。

### 主要特点

1. **参数化组件**: 图元和构件均为可参数化定义，便于编辑和调整。

2. **协同工作**: 多个用户可以同时对同一个项目进行操作，提升团队协作效率。

3. **资料整合**: 支持不同学科的数据整合，提供统一的数据平台。

4. **智能更新**: 修改模型任何部分，相关视图、图纸和报告会自动更新。

### 界面介绍

Revit的用户界面直观且功能强大，主要分为以下几个部分：

- **快捷访问工具栏**：包含常用命令，如保存、撤销等。

- **功能区**：按功能分类显示各类工具，例如建模、注释、分析等。

- **属性面板**：显示选中元素的详细参数，方便修改。

- **项目浏览器**：列出所有视图、图纸和族，多层次展示项目信息。

- **绘图区**：主操作窗口，用于构建和查看模型。

## 第二部分：Revit初步操作

### 创建新项目

1. 打开Revit，点击“文件”>“新建”>“项目”。

2. 选择适当的模板，如果是建筑项目可以选择“Architectural Template”。

3. 点击“确定”，Revit将创建一个新的空白项目文件。

### 基本绘图工具

#### 墙体绘制

1. 在功能区选择“建筑”选项卡，然后点击“墙”工具。

2. 在绘图区点击并拖动鼠标以绘制墙体，可以输入精准的长度值来控制墙体长度。

3. 使用键盘上的方向键调整墙体方向。

#### 门窗插入

1. 继续在“建筑”选项卡下，点击“门”或“窗”工具。

2. 在属性面板中选择合适的样式。

3. 将光标移动到已绘制好的墙体上，点击定位即可插入门或窗。

#### 楼板创建

1. 选择“建筑”选项卡下的“楼板”工具。

2. 绘制楼板单元线，可使用矩形、多边形等工具完成复杂形状的楼板。

3. 绘制完毕后点击绿色的勾号确认，即可生成楼板。

### 视图管理

Revit支持多种视图，以方便各个方面的设计和审查。

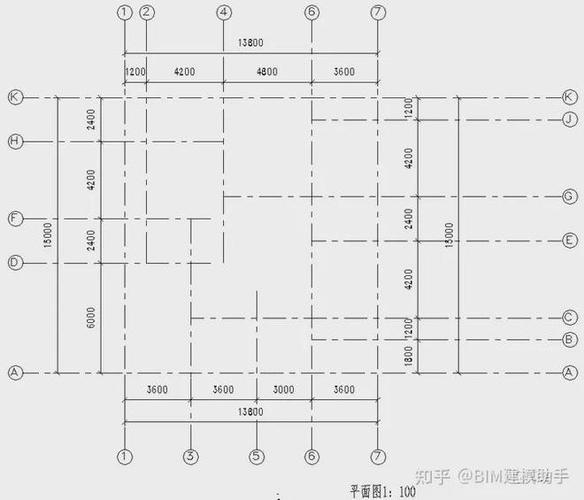

#### 平面图

1. 在项目浏览器中找到“平面视图”，双击展开查看。

2. 可以通过“放大/缩小”、平移等工具调整视图区以获得最佳视图效果。

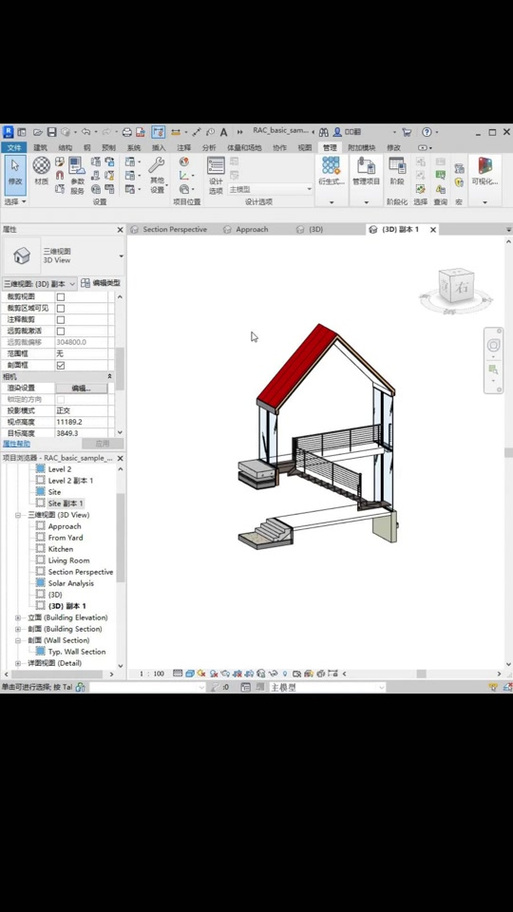

#### 三维视图

1. 点击功能区的“视图”选项卡，然后选择“三维视图”。

2. 使用视点工具旋转、缩放三维模型，观察不同角度的细节。

## 第三部分：高级技巧及案例解析

### 参数化设计

Revit中的参数化设计允许用户利用参数自动生成和调整模型，极大提高了设计灵活性。

#### 创建自定义族

1. 在“文件”>“新建”>“族”中选择适当的模板，如“公制家具”。

2. 在族编辑环境中使用建模工具创建几何形状，并添加参数控制其尺寸。

3. 保存并加载到项目中，即可在项目中使用自定义族。

### 协同设计

Revit的协同设计功能使多个设计师可以同时工作在同一项目中，提升效率。

#### 工作集管理

1. 在项目文件中启用工作集，点击“协作”>“工作集”。

2. 将不同的部分分配到不同的工作集中，比如结构、机电等。

3. 各设计师打开项目时，只需加载自己负责的工作集，提高系统效率。

### 数据导出与共享

Revit支持多种格式的数据导出，方便分享和进一步处理。

#### 导出DWG文件

1. 选择需要导出的视图或图纸，在功能区“输出”选项卡下点击“CAD格式”。

2. 选择“DWG”格式，设置所需选项后点击“确定”即可导出。

### 案例解析

通过具体案例，了解Revit在实际项目中的应用。

#### 实际项目中的应用

例如，一个商业办公楼项目，从设计到施工，需要经历以下几个主要步骤：

1. **前期调研**：收集场地数据、法规要求等。

2. **方案设计**：使用Revit进行整体布局设计，包括平面图、立面图和三维模型。

3. **细部设计**：逐步添加细节，如门窗、装饰品和家具摆设。

4. **协调校审**：通过模型检查碰撞和冲突，确保设计合理性。

5. **施工图制作**：生成精确的施工图纸，附带各类明细表。

6. **施工管理**：跟踪施工进度，并根据现场情况实时更新模型。

## 第四部分：常见问题解决方案

### 常见错误及解决方法

1. **错误：不能启动Revit软件**

- 解决方法：检查计算机配置是否满足最低要求，重装软件或联系技术支持。

2. **错误：模型显示异常**

- 解决方法：检查显卡驱动是否更新，调整显示设置或修复文件。

3. **问题：参数无法修改**

- 解决方法：检查参数是否被锁定或受限，必要时重新定义参数。

### 提高工作效率的技巧

1. **快捷键使用**：熟练掌握常用快捷键，如CTRL+S保存，CTRL+Z撤销等。

2. **模板应用**：使用预先设置好的项目模板，加快常规项目的启动速度。

3. **插件扩展**：利用第三方插件扩展Revit功能，如Enscape渲染插件。

## 结论

Revit作为一款强大的BIM软件，其学习曲线相对较陡峭，但只要掌握基础操作和一些关键技巧，迅速上手并不难。从基本建模到高级参数化设计，再到协同工作与数据共享，每一步都需要细心练习和不断总结经验。希望本教程能够为所有Revit初学者提供一个清晰的学习路径，引导你们迈向专业之路。未来的建筑世界等待你的创新和努力，祝你早日成为Revit高手！
