本文将详细介绍如何在CAD中设置标注的虚线线型。我们将从CAD软件的基本概况开始，逐步说明相关设置步骤和注意事项，旨在帮助用户更好地掌握CAD标注的线型调整技巧。

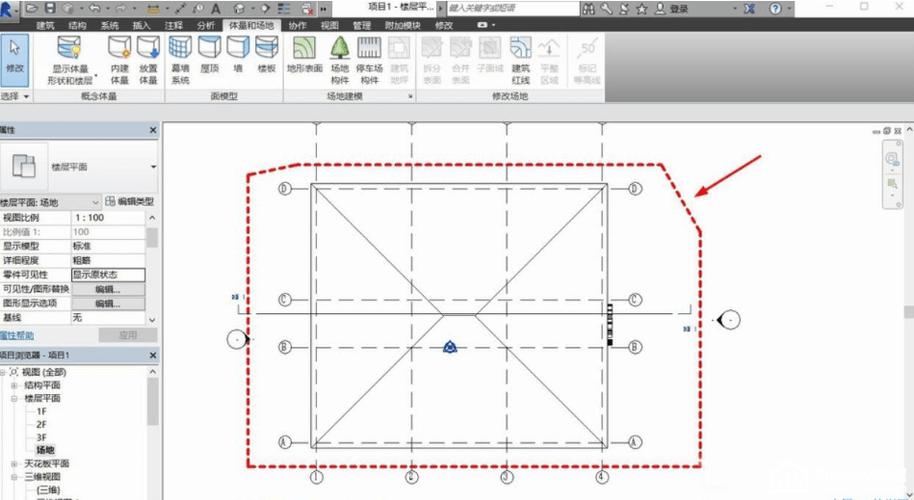

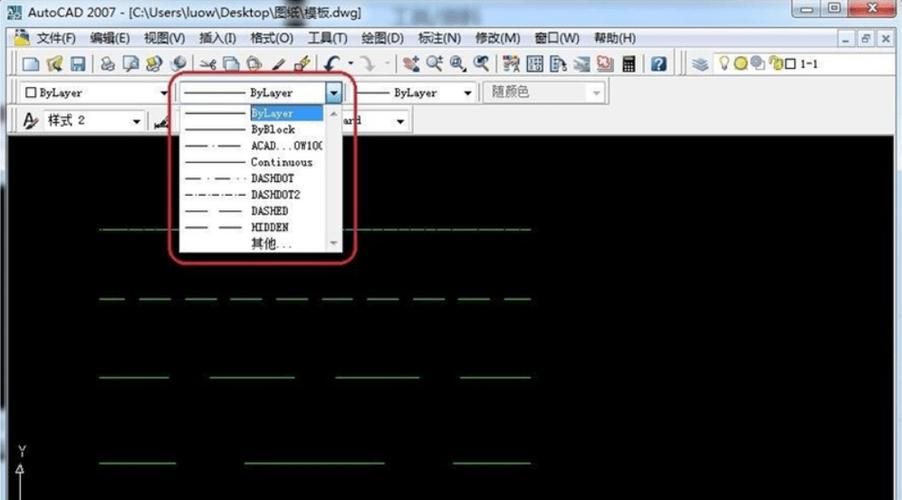

在使用CAD进行设计图纸时，**标注**的准确性和清晰度至关重要。不同类型的线型可以传达出不同的信息，因此对线型的选择和设置尤为重要。在CAD中，**虚线**通常用于表示中心线、隐藏边缘或其他特定信息。因此，了解如何调整和设置虚线线型对于每一个CAD用户来说都是必备技能。首先，打开你的CAD软件，并加载相应的设计文件。为了确保你有正确的权限来修改文件，建议使用管理员身份登录。接下来，我们会检查当前工作空间中的**线型库**。要导入或者选择新的线型，请执行以下步骤：1. 在菜单栏，找到并点击“格式”，然后选择“线型”选项。2. 在弹出的窗口中，可以看到当前项目可用的线型。若没有您需要的虚线类型，可选择“加载”按钮从CAD自带的线型库中添加更多线型。3. 在加载界面中，滚动查找虚线样式，例如“Dashed”或“Hidden”。如果需要创建自定义的虚线线型，可以通过编辑.lin文件来实现。这是一个高级操作，建议在备份原文件后再进行：- 打开CAD安装目录下的支持文件夹，找到lin文件。- 使用文本编辑器打开该文件，按照格式规则添加自己的线型代码。- 保存并重新加载到CAD中。设置完所需的线型之后，下一步是应用到标注中。首先，通过命令行或工具栏选择标注工具，一般包括尺寸标注、引线、角度标注等。绘制完标注之后，需要将其属性进行适当地调整：1. 选中已创建的标注，并右键选择“特性”。2. 在特性窗口中，找到线型选项。通过下拉菜单选择之前加载好的虚线，并观察变化。在应用完**虚线线型**后，还需要注意一些细节，以保证最终的效果符合预期。例如，有时候标注的虚线可能因为比例问题导致显示不正常。这时就需要调整线型比例：- 可以通过命令行输入LTSCALE命令来全局调整线型比例。- 在特性窗口中的线型比例选项，可以单独调整选中对象的线型比例，从而精确控制特定标注的显示效果。需要记住，不同版本的CAD可能存在细微的差异，在进行大量图纸的虚线线型设置时，应该及时保存和备份。此外，习惯定期更新软件也很重要，这样不仅能获取最新的功能更新和线型资源，而且安全性能也会有所提升。最后，为了验证虚线线型的正确性和可读性，建议打印小样进行实际效果测试。通过这个过程，你可以发现潜在问题，并在最终输出之前做出必要的调整。综上所述，设置CAD标注中的虚线线型是一个涵盖多个步骤的任务，包括线型库的管理、标注属性的调整及比例的优化等。通过掌握这些知识和技巧，你将能够创造出更专业、更易于阅读的设计图纸。随着实践经验的积累，设置合适的虚线线型将成为你CAD设计过程中驾轻就熟的一部分。
