在CAD软件中绘制圆角是一个非常常见的任务，尤其是在工程设计和建筑制图中。通过正确使用CAD工具，可以高效地将两个相交的线段连接成圆滑的曲线，即圆角，增强图纸的专业性与美观性。

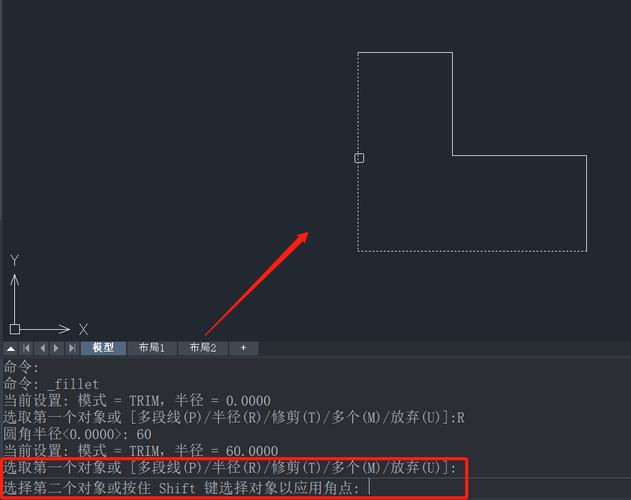

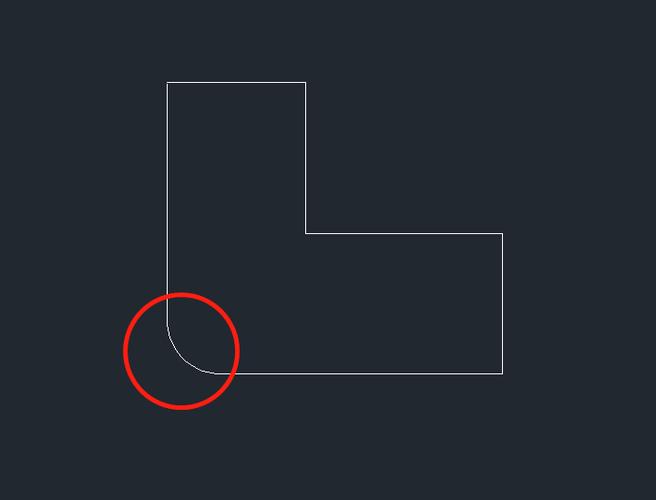

绘制圆角的过程主要涉及调整两条相邻线段之间的转角，使其变成一个圆弧形。这个过程不仅可以使图纸看起来更为流畅，还能满足加工制造中的实际要求。### 使用圆角命令在大多数CAD软件中，绘制圆角的**关键步骤**是使用“Fillet”命令。在AutoCAD中，用户可以在命令行输入“Fillet”或选择菜单中的相应选项来启动该功能。启动命令后，用户需要先选择第一条要处理的线段，再选择第二条要处理的线段。此时，程序会自动计算并显示圆角。### 设置半径在使用圆角命令之前，用户需要设定一个合适的**圆角半径**。半径的大小直接影响圆角的形状与尺寸。在命令行模式或者属性窗口中，用户可以输入所需的半径值。如果图纸中有多个不同半径的圆角，则需要每次都重新设置这个参数。### 矩形和多边形圆角对于矩形或多边形的设计，CAD软件提供了一种快速方式来在所有拐角处应用同样的**圆角半径**。在“Fillet”命令激活状态下，通过选择一整个对象而不是单个线段，系统会自动在该矩形或多边形的每个拐角处应用圆角。这种方法省去了逐个处理每个拐角的麻烦，提高了效率。### 自动修剪功能启用**自动修剪**功能后，CAD软件会自动删除原本多余的交叉线段部分，仅保留顺滑的圆弧。当用户关闭自动修剪功能时，软件会保留所有原始线段，同时加上圆角，这可能导致视觉上的复杂图样，因此在不同场景中需要根据需求灵活使用该功能。### 圆角与挤出结合在三维建模中，二维草图中的圆角也可以影响到三维实体。在创建3D模型时，用户通常会先建立一个基本的二维轮廓，然后通过**挤出**命令生成特定厚度的实体。如果在平面图上已经应用了圆角，3D模型的边缘也会表现出圆滑过渡效果。不仅提高了模型的真实感，同时便于后续的加工工序。总结来说，在CAD软件中绘制圆角是一项基本但重要的技能，通过熟练掌握这一技巧，用户能够提升设计作品的质量与效率。同时，合理应用CAD中的圆角功能，不仅可以满足美观性的要求，还能符合实际制作和装配的标准。无论是在二维图纸还是三维模型中，圆角的运用都体现出设计者的严谨与对细节的关注。因此，了解并善用这些工具和技术是每一个CAD用户必备的能力。
