本文概述：在CAD三维建模过程中，实现倒圆角是一个常见且重要的操作，它能提高模型的外观质量和实际应用中的安全性。本文将详细介绍在CAD三维图中实现倒圆角的方法和注意事项。

在现代工程设计和制造过程中，

倒圆角

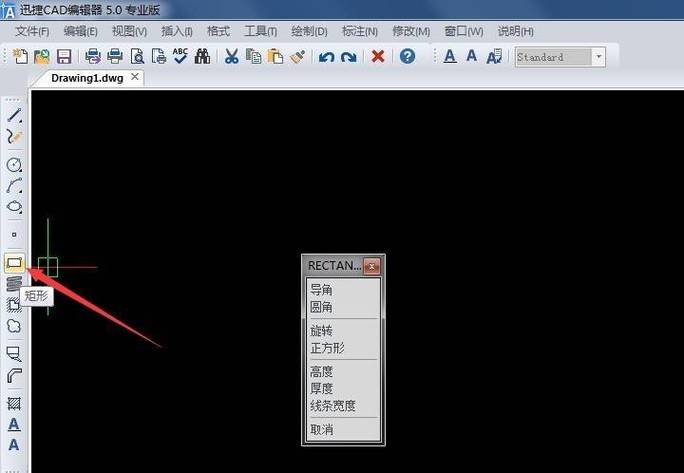

不仅仅是为了美观，更与产品的功能、易用性、安全性等密切相关。在CAD软件中进行三维建模时，倒圆角可以减轻零件边缘的应力集中，并减少磨损风险。因此，在日常设计中掌握如何实施倒圆角是一项必要技能。首先，要理解什么是倒圆角。在几何术语中，倒圆角指的是将物体的锐边或棱角转换为光滑的曲面，以便在视觉上更具吸引力，同时也避免了尖锐边缘可能造成的伤害或结构脆弱性。倒圆角通常用于产品设计中的各种组件，如外壳、支架、连接器等。实现倒圆角的过程在不同的CAD软件中可能会有所差别，但基本步骤相似。一般来说，完成此任务的主要工具是“

倒角或圆角命令

”。以下是一个典型的实现过程：1. **选择边缘**：首先，在三维模型中选择需要倒圆角处理的边缘。确保所选的边缘是连续的，否则倒角效果可能不均匀。同时要考虑到与其他特征的关系，以避免影响整体结构。2. **设置半径**：倒圆角的半径决定了圆角的大小。通过输入适当的数值，可以控制圆角的曲率。过大的半径可能导致模型失去原有形状，而过小的半径则可能在实际加工中无法实现。3. **应用命令**：使用CAD中的倒角或圆角工具，将设定的半径应用于选定的边缘。大多数软件会在应用前提供预览功能，用户可以根据预览效果做出调整。4. **确认和调整**：在确认倒圆角效果合适后，可以选择应用更改。如果效果不理想，可以撤消操作并重新设置参数。在设计过程中，反复试验和调整是正常的，通过实验获得最佳结果。倒圆角过程中需要注意的一些关键点包括：不同材质对倒圆角的要求不同；机械加工工艺的限制；以及如何在复杂模型中管理多个倒圆角的交汇点。对于材质的要求，不同的材料在制造过程中表现不同。例如，对于金属部件，较大的倒圆角可以减缓疲劳裂纹的形成，而对于塑料部件，倒圆角可以帮助均匀分布应力。此外，也需考虑到后续的加工工艺，如铸造、注塑成型等，这些工艺通常限制了可实现的最小和最大倒圆角。在非常复杂的模型中，多个倒圆角可能会相互干扰，特别是在拐角处。这种情况下，应使用倒圆角工具的高级选项来调整交汇处的细节。这些选项可能包含设置不同的倒角类型，例如恒定半径圆角、变半径圆角，以及对称或非对称的圆角配置。最后，倒圆角虽小，却对整个设计质量有深远影响。适当的倒圆角不仅提高了设计的美学价值和实用性，还能够显著提升成品在市场上的竞争力。因此，设计师在CAD三维图中使用倒圆角技术时，一定要从功能性和可制造性两个方面综合考虑。通过实践，逐渐积累经验和技巧，才能在设计中灵活运用该技术，实现高品质的产品开发。
