本文概述

在CAD三维图形中进行边角倒角处理是一个重要的步骤，它可以使模型更光滑，减少尖锐的棱角，从而提高模型的美观度和实用性。在这种操作中，我们需要使用多种指令和工具，通过合理的设置和参数调整来实现期望的边角效果。下面将详细讲解如何在CAD三维图形中进行边角倒角处理。首先，确保你已经打开了AutoCAD软件并且加载了你需要操作的三维图形。在进行任何修改之前，建议先保存一份备份文件，以防操作失误导致数据丢失。在开始实际操作前，我们需要了解几个基本概念：

倒角

、

圆角

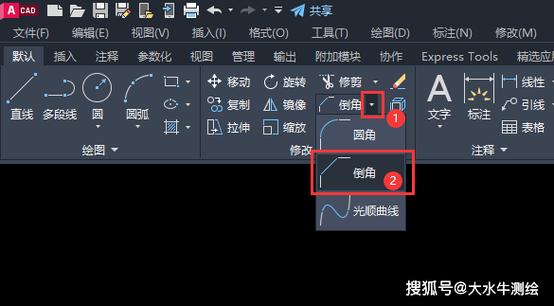

以及它们之间的区别。倒角是指将一个物体的锐利边缘去除或斜切，以形成一个平坦的面。而圆角则是将锐利边缘替换为一个具有曲率的圆弧。倒角通常用于力学结构的设计，而圆角更多地应用于美学和舒适性设计。接下来我们进入实际操作。在AutoCAD中进行倒角处理时，主要使用

CHAMFER命令

。以下为具体步骤：1. 在AutoCAD的命令行中输入“

CHAMFER

”并按回车键。2. 选择要倒角的对象边。此时，命令行会提示你选择两条相邻的边，这些边将被倒角处理。3. 输入倒角的距离值。这个值决定了倒角的长度。假设你希望对边角进行统一长度的倒角，可以分别输入两个相同的距离值。如果希望倒角形成不同的边长，也可以输入两个不同的值，软件会按照输入的参数进行边角处理。除了手动输入参数，AutoCAD还允许你通过鼠标拖动进行动态调整。这在某些情况下更加直观和快速。当你选定了要倒角的边以后，通过鼠标调整即可实时看到倒角的效果，直到满意为止。对于圆角处理，我们需要使用

FILLET命令

。具体步骤如下：1. 在AutoCAD的命令行中输入“

FILLET

”并按回车键。2. 选择要圆角处理的边。同样，需要选择两条相邻的边。3. 输入圆角的半径值。这个值决定了圆角的大小。与倒角类似，圆角值也可以通过鼠标动态调整，使用户能够立即观察到调整后的效果。完成设置后，按回车确认，边角便会自动更新为圆弧状。为了进一步优化处理效果，在实际设计过程中，还有一些其他命令和技巧值得掌握。例如

OFFSET命令

可以帮助你生成平行轮廓线，在倒角前做好准备工作；

EXTRUDE命令

配合倒角处理，可以为三维建模提供支持，提高整体设计的精确度和美观性。最后，在进行复杂三维模型的边角倒角处理时，应该注意几方面事项：1. 确保输入的参数合理，过大的倒角或圆角可能导致模型几何不协调。2. 尽量避免在同一位置反复操作，以免引起不必要的模型变形。3. 定期检查模型完整性，保证各个倒角和圆角处理的边缘平滑连接。通过以上方法，你可以有效地在CAD三维图形中实现边角倒角处理，提高模型的质量和设计效果。掌握这些技能后，你的三维设计将更加专业化，满足各种工程需求和设计要求。
