# 如何使用Revit设计高效施工图纸:2023年最新教程与技巧

## 引言

在当今建筑和工程行业中,数字化设计工具变得越来越重要。Revit软件凭借其强大的BIM(建筑信息建模)功能,在设计、分析和施工图纸的绘制方面表现出色。本文将详细介绍如何使用最新版的Revit软件来创建高效的施工图纸,并分享一些有助于提升工作效率和图纸质量的技巧。

## 第一部分:Revit基本功能概述

### 1. Revit界面简介

Revit的用户界面由多个部分组成,包括快速访问工具栏、状态栏、项目浏览器和属性窗口等。这些工具可以帮助用户更好地管理和查看项目内容。

### 2. 创建新项目

在Revit中创建新项目非常简单。启动Revit后,点击“文件”->“新建”->“项目”,选择适合的模板即可开始一个新的设计项目。

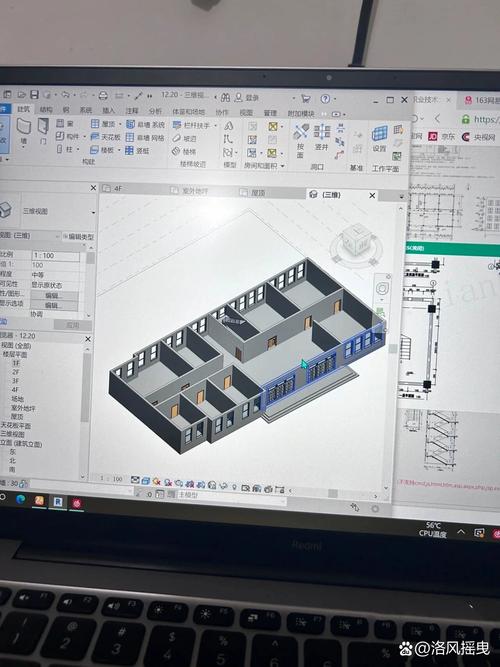

### 3. 基本构件的创建

Revit提供了丰富的构件库,包括墙体、门窗、楼板、屋顶等。用户可以通过“建筑”选项卡中的相关工具快速创建这些基本构件。

## 第二部分:高级构件和参数模型

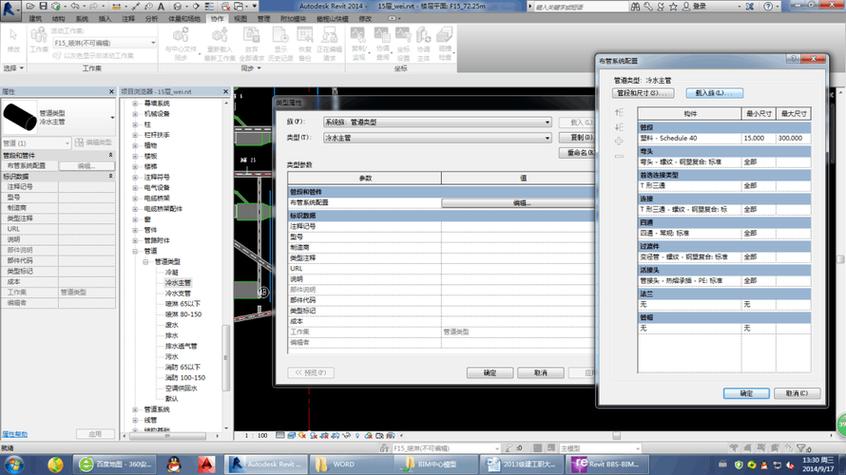

### 4. 自定义族(Family)的创建

Revit允许用户创建自定义族,以便满足特定设计需求。族是Revit中的基础单位,它们可以是单个元素(如家具)或复杂的系统(如机电设备)。

步骤:

- 选择“文件”->“新建”->“族”。

- 选择适当的族模板(如墙体族、机械设备族等)。

- 使用“创建”选项卡中的工具(如拉伸、旋转、阵列等)来构建族几何形状。

- 定义族的参数,使其能够根据需要调整尺寸和其他属性。

### 5. 参数化设计和公式

Revit支持创建参数化族,这意味着用户可以添加公式和约束,使族能够动态调整。比如,可以为一个家具族添加长度和宽度参数,并用公式定义两者之间的关系。

示例:

- 在族编辑器中,打开“创建”选项卡,选择“拉伸”工具创建一个基本框架。

- 添加两个参数,命名为“长度”和“宽度”。

- 在“族类型”对话框中输入相关公式,例如“长度 = 宽度 * 2”。

- 保存并载入到项目中进行测试。

## 第三部分:协同工作与数据管理

### 6. 协同设计和云平台

Revit支持多用户协作,团队成员可以同时访问和修改同一个项目。BIM 360(现称Autodesk Construction Cloud)是Revit推荐的云协同平台,提供实时同步和版本控制功能。

### 7. 工作集管理

工作集是Revit中的一项强大功能,允许用户将项目划分为多个独立的部分,每个部分可以由不同的团队成员负责。这有助于简化大型项目的管理,提高工作效率。

步骤:

- 打开项目文件,选择“协作”->“工作集”。

- 创建新的工作集,并命名。

- 将不同构件分配到相应的工作集中,设置权限和访问级别。

### 8. 数据导出和报告生成

Revit可以轻松导出项目数据和生成各种报告。用户可以将项目导出为DWG、IFC等格式,或者使用内置工具生成材料清单、成本估算等报告。

## 第四部分:优化施工图纸

### 9. 高效布局和视图管理

Revit提供了多种视图管理工具,包括平面图、立面图、剖面图和3D视图。合理布局这些视图可以提高施工图纸的可读性和专业性。

步骤:

- 在“视图”选项卡中,选择“平面视图”、“立面视图”或“剖面视图”创建所需视图。

- 使用“视图模板”统一设置视图样式,提高一致性。

- 利用“视图范围”和“裁剪区域”工具优化视图显示内容。

### 10. 标注和注释

准确和清晰的标注和注释是高质量施工图纸的关键。Revit提供多种标注工具,包括尺寸标注、文字注释、详图符号等。

步骤:

- 在“注释”选项卡中,选择合适的标注工具。

- 使用“尺寸标注”工具标注关键尺寸。

- 使用“文字”工具添加说明性文字。

- 利用“详图符号”链接到相关详图视图,确保信息的一致性和完整性。

### 11. 图层和可见性设置

Revit的图层和可见性设置可以帮助用户更好地管理施工图纸的内容。通过调整图层的可见性,可以突出显示重要信息,隐藏不必要的细节。

步骤:

- 打开“视图”选项卡,选择“可见性/图形替换”。

- 修改不同类别的显示属性,如线型、颜色等。

- 使用“视图过滤器”进一步控制特定元素的可见性。

## 第五部分:常见问题及解决方案

### 12. 避免模型错误

模型错误可能会导致施工图纸出现问题。常见错误包括未连接的墙体、重叠的构件等。使用Revit的“检查干扰项”工具,可以快速发现并解决这些问题。

### 13. 提高处理速度

大型项目往往会导致Revit运行缓慢,影响工作效率。以下是一些提高Revit处理速度的建议:

- 定期清理项目文件,删除不必要的视图和构件。

- 合理使用工作集,避免一次加载过多内容。

- 调整显卡设置,确保硬件加速开启。

### 14. 确保数据安全

数据是项目的核心资产,必须采取措施保护其安全。除了定期备份外,使用Revit的权限管理和版本控制功能,可以有效防止数据丢失和未授权访问。

## 结论

Revit作为一种先进的建筑信息建模工具,具有强大的功能和灵活性,可以显著提升施工图纸的设计效率和质量。通过本文介绍的基本操作、高级功能、协同工作方法以及优化技巧,相信读者能够更好地掌握Revit软件,从而在实际项目中取得更好的成果。

如何使用Revit设计高效施工图纸:2023年最新教程与技巧 - BIM,Reivt中文网

无论是初学者还是有经验的设计师,都能从中找到实用的建议和指导。在不断学习和实践中,我们可以充分发挥Revit的潜力,为建筑设计带来更多创新和价值。
