如何使用Revit进行建筑设计:新手入门指南与教程
建筑设计是一个复杂且富有创造性的过程,涉及多学科的协同工作。Autodesk Revit 是一款广泛应用于建筑设计、工程和施工领域的软件,它可以帮助你在数字环境中完成从构思到施工文档的全过程。本文将为你提供一篇详细的新手入门指南与教程,带你一步步了解如何使用Revit进行建筑设计。
## 目录
1. 什么是Revit?
2. Revit的基础界面
3. 创建项目
4. 基本构件的创建与编辑
5. 楼层和平面设计
6. 添加细节和注释
7. 视图管理与渲染
8. 出图与打印
### 1. 什么是Revit?
Revit 是由Autodesk开发的一款建筑信息模型(BIM)软件。它整合了设计、绘图、和3D建模功能,使建筑师可以在一个平台上完成全部工作流程。Revit 提供的工具不仅限于二维制图,还可以生成三维模型,为设计方案的可视化和后期施工提效。此外,Revit支持协同工作,团队成员可以同时在同一个项目文件上工作,方便沟通和版本管理。

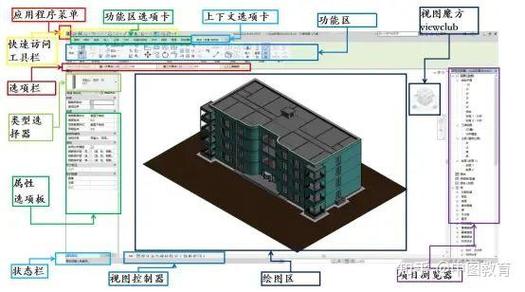

### 2. Revit的基础界面
刚打开Revit时,你会看到一个直观的用户界面,包括以下主要部分:
- **功能区(Ribbon)**: 位于窗口顶部,包括不同的选项卡,每个选项卡包含相关的工具。
- **项目浏览器(Project Browser)**: 左侧面板,显示当前项目中的所有视图、家族、组等。
- **属性面板(Properties Palette)**: 显示所选对象或当前视图的属性,可以在这里进行设置和调整。
- **绘图区域(Drawing Area)**: 中央的大区域,用于创建和编辑项目。
### 3. 创建项目
开始新的Revit项目非常简单,你可以按以下步骤操作:
1. **启动Revit**: 打开Revit后,通过`文件` > `新建` > `项目`来创建一个新项目。
2. **选择样板**: Revit 会提示你选择一个项目样板(Template),如常见的`Architectural Template`(建筑样板)、`Structural Template`(结构样板)等。选择适合你的项目类型的样板。
3. **命名和保存项目**: 为新项目指定存储位置和文件名,记得定期保存以防数据丢失。
### 4. 基本构件的创建与编辑
在Revit中,建筑设计通常由各种基本构件组成,比如墙体、地板、屋顶、门窗等。下面是一些关键构件的创建及编辑方法:
#### 创建墙体
1. **选择“墙”工具**: 在功能区上的`建筑`选项卡中点击`墙`工具。
2. **绘制墙体**: 在绘图区域单击制定墙的起点,移动鼠标到墙终点并再次单击。
3. **编辑属性**: 在属性面板中,可以调节墙体的类型、高度、厚度等属性。
#### 创建楼板
1. **选择“楼板”工具**: 在`建筑`选项卡中找到并选择`楼板`工具。
2. **绘制楼板轮廓**: 按照项目需求在绘图区域勾画出楼板的边界线。
3. **完成绘制**: 单击右下角的“完成”按钮确认楼板创建。
#### 安装门窗
1. **选择“门”或“窗”工具**: 同样是在`建筑`选项卡中,找到`门`或`窗`工具。
2. **放置门窗**: 点击墙体位置,放置门窗。属性面板可用于调整门窗类型和尺寸。
### 5. 楼层和平面设计
在Revit中,设计项目的楼层和平面布置是重要的一步。楼层管理可以通过以下步骤完成:
#### 创建楼层
1. **进入视图**: 切换到平面视图,在项目浏览器中双击某个楼层视图。
2. **添加楼层**: 选择`建筑`选项卡中的`楼层`工具,点击绘图区域添加新楼层标高。
3. **调整标高**: 通过属性面板调整每层标高的高度。
#### 布置房间
1. **选择“房间”工具**: 在`建筑`选项卡中选择`房间`工具。
2. **定义房间**: 在图纸上单击墙体内空间区域创建房间。
3. **设置房间属性**: 在属性面板中为房间命名、编号,并设定其他属性。
### 6. 添加细节和注释
为了使建筑设计详尽并便于施工,往往需要添加各种细节和注释。这些步骤可以帮助你做到这一点:
#### 添加剖面视图
1. **选择“剖面”工具**: 在`视图`选项卡中选择`剖面`工具。
2. **绘制剖面线**: 在绘图区域绘制出剖切线,并确定剖切方向。
3. **查看剖面视图**: 双击项目浏览器中的剖面视图,可以查看详细剖面图。
#### 标注和注释
1. **选择“标注”工具**: 在`注解`选项卡中选择`标注`工具。
2. **添加标注**: 点击需要标注的位置,拖动光标即可创建长度、角度等标注。
3. **文字注释**: 使用`文字`工具向图纸添加说明性文字。
### 7. 视图管理与渲染
Revit 能创建多种视图,以便更好地展示你的设计:
#### 创建三维视图
1. **选择“三维视图”工具**: 在`视图`选项卡中选择`三维视图`工具。
2. **调整视角**: 使用导航工具旋转、平移3D模型,查看不同角度。
3. **添加材质和灯光**: 在`管理`选项卡中添加材质、设置灯光效果,提升视觉表现力。
#### 渲染图像
1. **选择“渲染”工具**: 在`视图`选项卡中选择`渲染`工具。
2. **设置渲染参数**: 调整渲染设置,如质量、分辨率、背景等。
3. **开始渲染**: 点击`开始渲染`按钮,等待渲染完成并保存图像。
### 8. 出图与打印
最后一步是生成正式的施工图纸:
1. **设置图纸版面**: 在`视图`选项卡中选择`图纸`工具,创建新的图纸版面。
2. **添加视图到图纸**: 将各个视图拖拽到图纸版面,并排版布局。
3. **批量打印**: 在`文件`菜单中选择`打印`,设定打印机和图纸尺寸,实现批量打印输出。
通过上述步骤详尽介绍了如何在Revit中进行建筑设计。掌握这些基本技能,你就能够开始探索和实现更多复杂而富有创意的设计项目。记住,设计是一门艺术,Revit只是一个强大的工具,希望这篇指南能为你打开Revit世界的大门,助你成就非凡的设计梦想。
