本文概述：在CAD中实现角度的平分是许多设计和制图任务中的一个基本操作。通过掌握这一技能，用户可以在工程、建筑和机械制图等领域中更加精准地创建和控制设计。

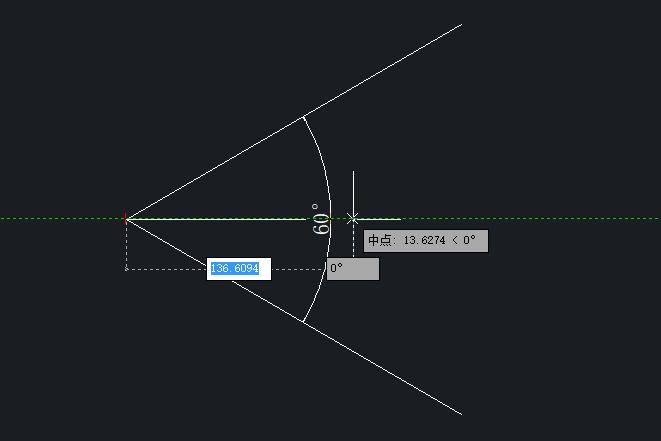

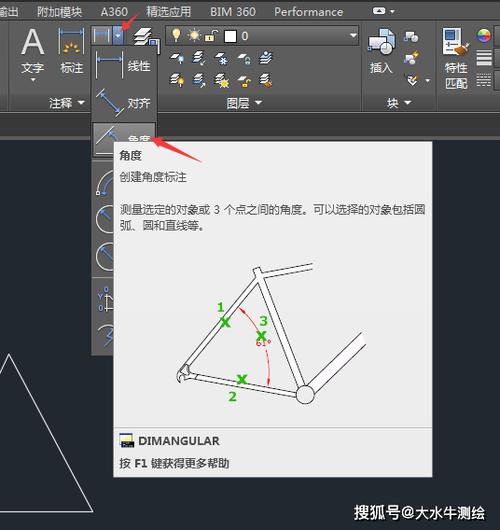

在计算机辅助设计（CAD）软件中，角度平分常用于绘制对称图形或需要精确配合的零件。这一过程涉及使用工具来准确地标识两条线之间的中心线，并将二者的夹角平均分开。以下是关于如何在CAD中平分角度的方法说明。首先，我们需要确保已经在CAD软件中启动了一个新项目并准备好工作空间。在按需设置单位和比例后，可以开始绘制两条需要角度平分的直线。这些直线通常共享一个公共顶点，这是角度平分的基础所在。接下来，我们使用CAD中的角度测量工具来确定这两条直线之间的初始角度。此步骤非常重要，因为确保角度测量的准确性是成功平分的关键。在大多数CAD软件中，这个过程可以通过选择角度选项，然后点击相应直线来完成。系统将自动显示角度值。有了角度值后，下一步是使用平分工具选项。很多CAD软件，如AutoCAD，会提供内置的角度平分功能。用户可以直接调用这个功能，通过选择希望平分的两个角的边界线，软件会在它们之间生成一条新的中间线。这条线就是所需的角度平分线。如果CAD软件没有提供自动平分工具，那么我们可以使用手动方法。首先，在角的顶点上画一个圆或弧，其半径可任意选择，但必须够长以穿过两条待平分的直线。然后，在这两条直线上分别标记与这个圆或弧的交点。接着，从第一个交点开始画一条辅助线至第二个交点。这就形成了一个三角形，我们可以使用其几何特性进行进一步操作。为了找到角度的平分线，需要在这条新线的中点处做垂直平行线，并使其延伸到原来的角的外部。从而形成两个等腰三角形，从而保证精确的角平分。在绘制完角度平分线之后，需要对其进行验证。我们可以再次使用角度测量工具从公共顶点重新测量生成的两个新的角，以确认它们是否相等。这样可以确保整个过程的准确性，并防止任何可能出现的误差。除了使用手动方法外，高级用户还可以通过编程语言或脚本在CAD中实现更复杂的角度平分操作。例如，AutoLISP在AutoCAD中可用于自动化和自定义许多绘图任务，包括角度平分。这种方法对于经常需要处理大量重复性工作的人来说是特别有效的。学习在CAD中平分角度是提高专业技能的重要一步。掌握这一技能后，设计师和工程师可以更高效地进行模型制作和图纸设计，并加强自己在技术领域的竞争力。通过上述详细步骤和各种方法说明，相信读者能够在实践中运用所学知识，提高工作效率。在实际应用中，不仅限于简单的几何构图，还可以在更广泛的场景中灵活使用这一技能。
