本文概述：在计算机辅助设计（CAD）软件中，放大图形比例是一项基本且重要的操作。无论是调整建筑平面图的详细视图，还是修改机械零件的尺寸，了解如何灵活地更改图形比例对于精确和有效的设计至关重要。

在使用CAD时，经常需要对图形进行**放大**或缩小，以便满足项目的具体要求。当调整图形比例时，不仅图形的尺寸会改变，对应的注释、标注及其他元素也可能需要相应调整。因此，掌握正确的方法显得尤为重要。

了解比例变换的重要性

在开始之前，首先需要理解为何在CAD中进行比例变换如此重要。许多工程项目需要以不同的比例展示，以便能清晰地表明设计细节。例如，大型建筑的总平面图通常以1:100或1:200的比例显示，而其内部细节可能需要使用1:20甚至1:10的比例来呈现。因此，在处理这些尺度变化时，通过调整图形比例来保持准确性和一致性是必不可少的。

选择合适的比例工具

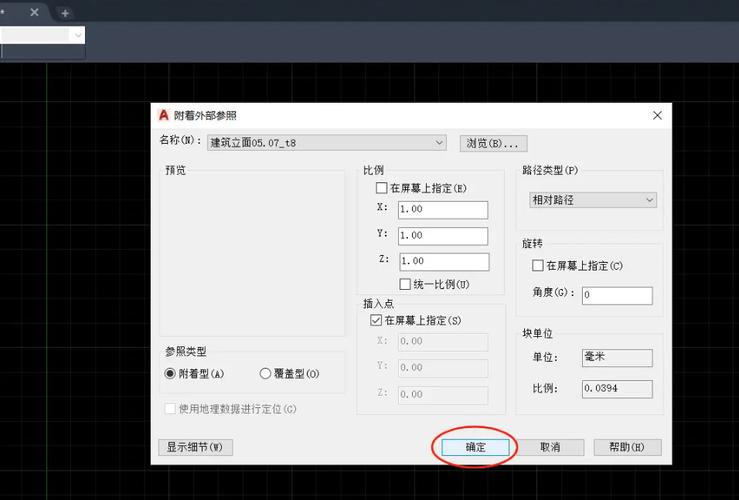

多数CAD软件，如AutoCAD、SolidWorks等，都提供了专门的比例工具。这些工具允许你快速而准确地调整图形的尺寸。在AutoCAD中，可以使用“Scale”命令，这个命令非常强大，通过选择基点和比例因子，用户可以轻松扩展或缩小选定对象。以下是使用“Scale”命令的一般步骤：1. 在命令行中输入“Scale”或点击工具栏上的相应图标。2. 选择要调整的对象。3. 指定基点（通常是图形的中心点）。4. 输入所需的比例因子。例如，输入“2”将使对象扩大一倍，输入“0.5”将使其缩小一半。

设置和调整标注比例

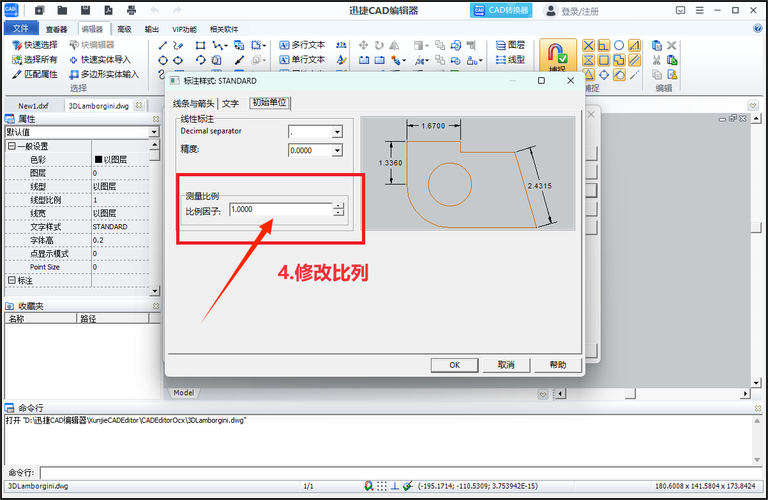

当我们改变图形比例时，标注也必须同步调整，否则可能导致设计误解。在AutoCAD中，可以通过“Annotative”特性来管理这种变化。“Annotative”特性允许标注根据视口比例自动调整，从而确保每一个视图中的文本和符号始终以正确的大小呈现。要启用这个特性，你需要：1. 进入标注样式管理器。2. 确保“Annotative”已被选中。3. 为标注样式设置适当的比例。这样，即便你在不同视图中放大或缩小模型，标注都会自动适应这些变动。

考虑打印输出的影响

打印输出是另一个需要注意的重要方面。当图形被放大后，其线型和颜色可能在打印时显得不协调。因此，在完成比例调整后，务必进行打印预览，查看图纸在实际输出中的样子。可以根据需要调整以下内容：- **线型比例**：确保线型不会因为图形放大而过于突出或被忽略。- **颜色设置**：有时放大图形后，颜色的对比度需要重新设置，以保证其在打印介质上的最佳显示效果。

总结与建议

学习如何在CAD中放大图形比例是一项基本技能，能够提高设计的效率与准确性。在进行任何比例调整时，请始终注意标注同步和打印效果。此外，熟悉工具的使用和命令的快捷方式，将大幅提升您的工作效率。当熟练掌握这些技巧后，您将能够更加信心十足地应对多变的设计需求，无论是在创建复杂模型还是简单方案时，都能轻松如意地调整图形比例。通过不断的实践与探索，进一步优化您的技术水平，迎接更多设计挑战。
