本文概述：本文旨在指导读者如何使用CAD软件，通过基于坐标的方法绘制一个矩形线条。该练习将帮助初学者熟悉CAD软件的基本操作，提高其对CAD环境中坐标系统的理解和应用能力。

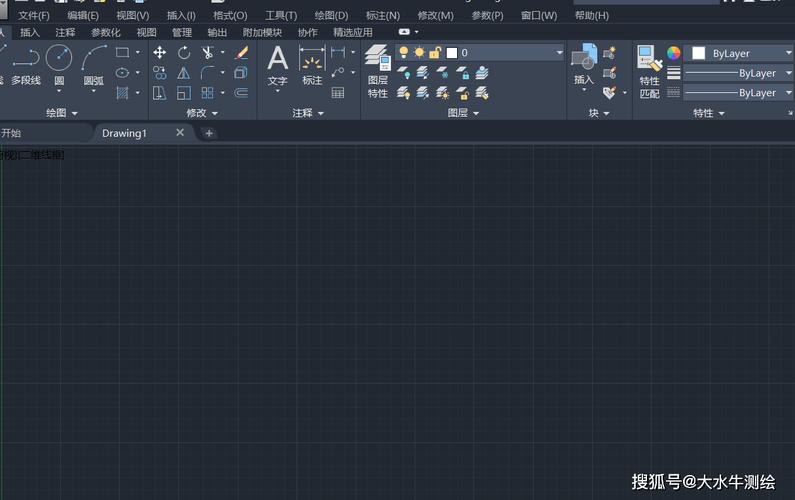

在开始任何CAD项目之前，了解CAD软件的工作环境及其工具栏是至关重要的。现代CAD软件提供了一个强大的功能集，这使得设计者可以从事复杂而精密的工程设计。要有效地利用这些功能，用户必须掌握软件的基础操作命令以及它们之间的关联。在这一练习中，我们将重点介绍如何通过输入准确的坐标来绘制矩形，从而帮助用户提高其对CAD软件的操作技巧。首要步骤是在CAD软件中创建一个新的项目文件。在大多数CAD软件中，这通常可以通过“文件”菜单中的“新建”选项来完成。一旦您打开了一个新的绘图空间，接下来需要选择适当的单位设置。单位设置决定了您在绘图时所使用的测量单位，如毫米、厘米或英寸。正确的单位设置对于准确性至关重要，因此在开始之前确认这一点非常重要。接下来，我们需要**确定矩形的尺寸和位置**。这可以通过指定矩形的两个对角点来实现。在CAD软件中，这通常涉及到在命令行中输入坐标。假设我们要绘制一个位于平面上的矩形，其左下角顶点的坐标为(10, 10)而右上角顶点的坐标为(50, 30)。为了实现这一点，用户需要熟悉绝对坐标和相对坐标的概念。绝对坐标是以原点(0, 0)为参考点来定义一个点的位置。在我们的矩形绘制任务中，我们将首先使用绝对坐标定义第一个顶点，即(10, 10)。在命令行中键入“line”命令，然后输入“10, 10”，这将成为我们矩形的起始点。此时，屏幕上可能会出现一条直线的起始标记。然后，我们需要用**相对坐标**来定义其他三个顶点。相对坐标是与当前点相比较来定义一个新点的位置。例如，在从左下角移动到右下角时，我们只需要沿X轴增加宽度。因此，从(10, 10)到(50, 10)，沿X轴移动了40个单位。所以，下一步是在命令行中输入“@40, 0”，表示从这个点开始，相对移动40个单位，这样就画出了矩形的底边。继续以这种方式，通过相对坐标绘制矩形的其他两边。从右下角(50, 10)向上移动，我们输入“@0, 20”，这样就达到了右上角(50, 30)的位置。最后，闭合矩形的最后一步是从右上角(50, 30)回到左上角(10, 30)，输入“@-40, 0”。最终，通过输入“c”命令，可以自动将最后一步与起始点连接起来，从而完成矩形的绘制。在整个过程中，使用**坐标系统**不仅仅限于2D平面。三维设计中同样依赖于它来定位物件。理解和掌握这一概念，对于那些希望深入工程制图或建筑设计领域的人来说尤为重要。 使用坐标系统进行绘图，不仅能提高设计的精确性，而且还能在群体合作中确保一致性，因为所有参与者都遵循相同的参考框架。在结束本次练习后，建议保存工作文件，并且花费一些时间探索其他基本命令如缩放、移动、复制等，以及自定义软件界面，以便根据个人需求优化工作环境。通过反复练习和不断尝试新的命令，用户可以逐步提高自己在CAD环境中的操作水平，积累宝贵的经验。总之，通过学习如何使用CAD软件以坐标法绘制矩形线条，您将为未来更复杂的设计打下坚实基础。这一过程看似简单，但确实是很多高级设计技巧的基石。掌握好这些基本操作，将极大提升您的设计效率和技术水平。
