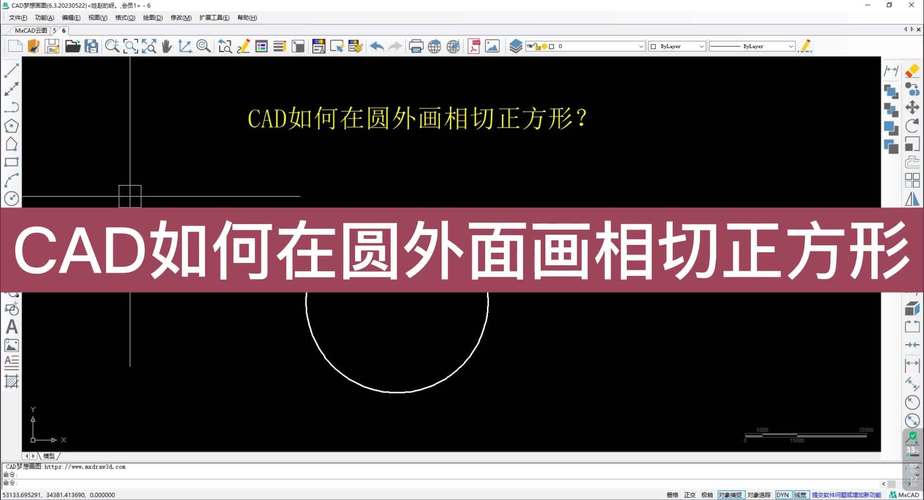

本文概述：在CAD中绘制几何图形是非常重要的技能，其中在圆外绘制正方形是一种常见的任务。本文详细解释了如何通过CAD工具完成这一操作，并且特别强调每个步骤中的重点，以确保读者能够准确掌握这个过程。

使用CAD绘制圆外的正方形有很多方法，无论是用于**建筑设计**、机械制图还是其他领域。这篇文章将详细介绍一种简单有效的方法，帮助你轻松实现这一操作。

步骤一：启动CAD软件

首先，启动你的CAD软件。如果你使用的是AutoCAD，可以在开始菜单或者桌面快捷方式上找到它并打开。在启动后的初始界面中，可以创建一个新的文件或打开现有的文件。

步骤二：绘制一个圆

在绘图区内，选择“圆”工具后，点击你希望设定圆心的位置。在命令行输入半径值，按下回车键来完成圆的绘制。例如，若你需要以(100, 100)为中心、半径为50的圆，则在命令行输入：CIRCLE, 100, 100, 50。

步骤三：设定正方形的大小

接下来，需要确定正方形的大小。假设我们希望正方形的边长度为指定值。此时要注意，正方形的对角线长度即为两倍圆的半径。这意味着你所画的正方形会恰好包围住圆，将整个圆包含其中。

步骤四：绘制辅助线

为了确保正方形的精确定位，我们将使用辅助线先标记出正方形的顶点位置。在命令行中输入LINE命令，然后分别从圆心向上、下、左、右绘制半径长度的直线。

步骤五：计算顶点坐标

通过这些辅助线，你可以得到四个关键点，这些点是正方形的顶点坐标。要定位这些顶点，可以利用Pythagorean定理在图纸上标记出距离。以圆心为原点，辅助线上的交点为参考，计算出正方形顶点的具体位置。

步骤六：绘制正方形

现在，可以使用多段线工具或矩形工具进行正方形绘制。选择任意一个顶点作为起点，逐次连接各个顶点，用PLINE或RECTANGLE命令依次输入各个顶点的坐标即可。

步骤七：删除辅助线

当正方形成功绘制完毕后，可以选择删除前面步骤中用到的辅助线，以清理你的绘图区，使图形更加清晰。

提示和技巧

1. **捕捉功能**：在绘制过程中，启用捕捉功能（Snap）可以大幅提高精度。通常在状态栏中可以打开端点捕捉，这样可以更容易地锁定那些关键点。2. **修改工具**：如果测量后发现正方形不够准确，可以使用“移动”和“缩放”工具进行微调，确保正方形刚好包围住圆。3. **图层管理**：利用不同的图层来管理你的辅助线和实际要保留的图形，这样可以更容易控制显示与隐藏不同元素。通过上述步骤，便可在CAD中顺利绘制一个圆外的正方形。无论是初学者还是有经验的CAD用户，都可以通过分解各个步骤，逐步掌握这一技巧。在实践过程中，建议不断练习和检验，这样才能迅速提升你的绘图技能。
