本文概述：在CAD设计过程中，使用阵列命令能够快速创建规则排列的图形对象。然而，有时候我们需要对阵列中的某些元素进行删除以满足特定的设计需求。本文将详细说明如何在AutoCAD中删除阵列中的部分元素，并介绍相关步骤和技巧。

在**CAD**软件中，阵列是一种非常强大的功能，可以用来创建重复的图形排列。这些排列可以是线性、矩形或者环形等形式，它们能显著提高制图的效率。当设计需求发生变化时，我们可能需要调整阵列中的部分元素。在这些情况下，掌握如何删除不需要的阵列元素显得尤为重要。

阵列类型

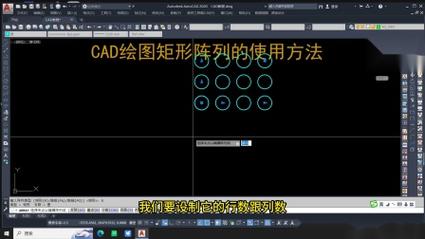

首先，需要了解不同类型的阵列以及它们各自的应用场景。在AutoCAD中，主要有三种类型的阵列：矩形阵列、路径阵列和极轴阵列。矩形阵列通过行和列的排列方式复制选定的对象；路径阵列沿着指定路径排列对象，通常用于创建沿曲线路径的图形；极轴阵列则是围绕中心点按角度分布对象，常用于圆形或多边形的布局。

动态阵列与静态阵列

AutoCAD允许用户创建两种形式的阵列：动态阵列和静态阵列。动态阵列提供更高的编辑灵活性，可以单独选择和编辑阵列中的每个对象。此外，动态阵列支持参数化修改，例如改变行数、列数或间距等。相较之下，静态阵列一旦创建，所有元素就固定为一个整体，这意味着更改任何元素都必须拆分整个阵列。因此，对于需要频繁修改的项目，建议使用动态阵列。

删除动态阵列中的部分元素

当使用动态阵列时，删除一些不需要的元素是比较直接的操作。首先，点击选中该阵列以显示其上下文菜单。在这里，可以选择“编辑源”选项，这允许你进入阵列编辑模式。在这个模式下，只需单击需要删除的元素，然后按Delete键即可。当然，如果在编辑过程中产生了错误，你还可以撤销操作并重新选择需要删除的元素。

处理静态阵列中的元素

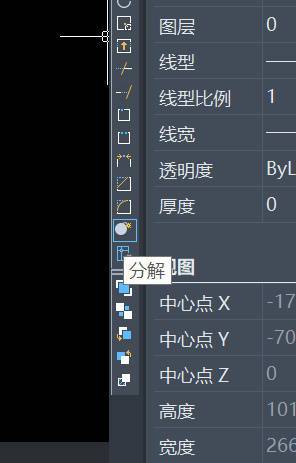

至于静态阵列，处理起来略显复杂，因为静态阵列的所有元素默认组合成一个复合对象。因此，要删除其中某些元素，须先使用Explode（炸开）命令，将复合对象拆分为单独的元素。执行此操作后，你就可以像处理普通图形对象一样，选择并删除不必要的元素。

步骤总结

1. 确定阵列类型：在阵列工具栏中选择合适的阵列类型，根据需要创建矩形、路径或极轴阵列。2. 动态 vs 静态：根据项目需求选择动态或静态阵列。建议在需要局部修改时使用动态阵列。3. 编辑动态阵列：选中动态阵列，利用“编辑源”进入编辑模式，删除选定元素。4. 处理静态阵列：对静态阵列应用Explode命令，解除其复合状态，从而能够单独编辑和删除元素。

注意事项

在删除阵列元素时，应注意保持设计的完整性。如果阵列的某些结构特征影响到整体设计，则需要审慎评估是否适合删除。此外，建议设计师在实施重要修改前保存副本，以备不时之需。熟练掌握阵列的编辑技巧，不仅能提升制图效率，还能帮助您应对复杂的设计需求。

总结

了解如何有效地删除CAD阵列中的部分元素，是提升设计灵活性和效率的重要技能之一。无论是动态阵列还是静态阵列，各有其适用场景和编辑方法。通过合理运用AutoCAD提供的各种工具，设计人员能够更好地控制和优化设计结果，满足多变的工程需求。随着实践经验的积累，相信您会更加熟练地驾驭这一功能，从而在设计工作中游刃有余。
