本文概述：在使用3D Max导入CAD文件进行建模时，常常会遇到各种问题，如文件复杂性、数据丢失以及性能下降等。通过优化导入的步骤和一些具体技巧，可以有效地提高建模效率和质量。

3D Max是一款功能强大的三维建模和动画软件，而CAD（计算机辅助设计）文件则广泛应用于建筑设计、工程设计和机械设计中。当需要将CAD文件导入3D Max进行进一步处理和呈现时，如何**优化**这个过程就显得尤为重要。以下是几种有效的方法和建议，可以帮助你顺利完成这一任务。

准备CAD文件

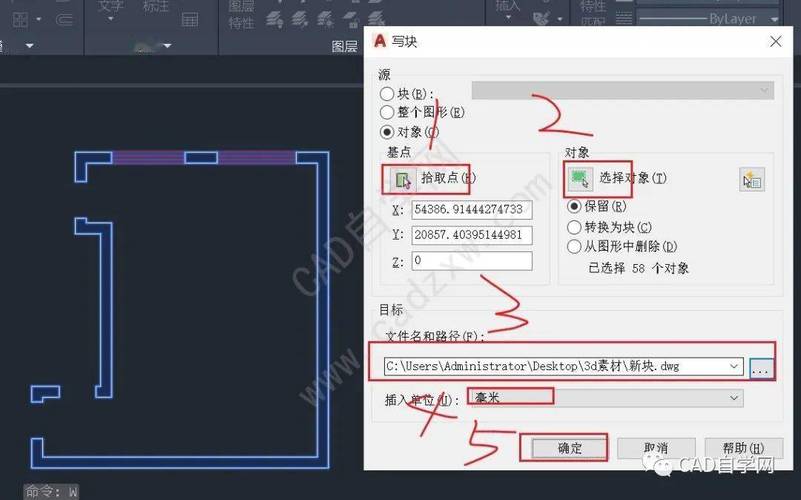

在将CAD文件导入3D Max之前，首先需要对CAD文件进行适当的整理和清理。这一步可以大大减少后续工作中的麻烦。1. **删除多余元素**：在CAD文件中，经常会有一些不必要的图层、线条或文字，这些都会在导入时增加复杂性。因此，务必清理掉所有不需要的元素。2. **简化图形**：将复杂的图块、组和其他复合对象加以分解和简化，以降低文件的复杂度。3. **检查坐标系统**：确保CAD文件中的坐标系统和单位设置正确，并与3D Max保持一致，避免出现位移或缩放问题。

导入设置

在3D Max中导入CAD文件时，有一些重要的设置选项可以帮助你更好地控制导入过程，提高模型的精度和质量。1. **选择合适的文件格式**：通常情况下，DWG和DXF是最常用的CAD文件格式。根据文件的具体情况选择合适的格式，以获得最佳的兼容性和性能。2. **设置单位和比例**：在导入之前，确保在3D Max中设置好项目单位，并与CAD文件中的单位保持一致。如果需要，可以启用“自动缩放”选项，确保导入后的模型尺寸正确。3. **优化导入选项**：在导入过程中，可以通过调整“细分曲线”和“焊接顶点”等选项来优化生成的几何体。合理设置这些参数，可以减少多边形数目，提高渲染效率。

模型优化

导入CAD文件后，可能还需要进行一定的模型优化，以确保模型符合项目需求并且易于操作。1. **清理几何体**：使用3D Max中的工具，如“重置XForm”和“清理几何”，可以修复一些常见的问题，如翻转法线、不必要的面和孤立的点。2. **调整拓扑结构**：如果模型需要进一步的变形或动画制作，调整拓扑结构，使其更加规则和合理，可以提高工作的可操作性和效果。3. **分离和组织对象**：将导入的模型按功能或材质等逻辑分离成多个对象，并在资源管理器中进行合理的命名和组织，以便后续操作和管理。

材质和贴图

在导入CAD文件时，材质和贴图往往不能完全保留，因此需要进行重新赋予和调整。1. **重新赋予材质**：根据项目需求，为不同部分的模型赋予适当的材质。尽量使用标准材质或物理材质，以保证渲染效果的一致性和逼真度。2. **贴图展UV**：对于需要贴图的模型，展开UV坐标是必不可少的步骤。使用3D Max中的UV展开工具，可以精确控制贴图位置和比例，避免拉伸和扭曲的问题。3. **调整贴图设置**：导入的模型可能需要调整贴图的平铺、旋转和偏移参数，以达到预期的效果。

性能优化

为了确保导入后的模型在3D Max中运行流畅，可以采取一些性能优化措施。1. **减少多边形数**：通过删除看不到或不重要的面，简化细节，可以减少多边形数量，提高编辑和渲染的效率。2. **使用代理模型**：对于复杂的场景，可以使用代理模型(Proxy)来替代高细节的模型，在进行场景布局时提高响应速度。3. **合理配置硬件**：如果项目规模较大，考虑升级硬件配置，如增加内存、使用SSD硬盘或更好的显卡，以提升整体性能。通过以上几种方法，你可以在3D Max中有效地优化导入的CAD文件，提升建模效率和最终成果的质量。实践中，结合具体项目需求，不断调整和优化你的工作流程，将会取得更好的效果。
