本文概述: 本文将详细说明如何使用直线工具在CAD软件中绘制一个五角星。具体步骤包括设置图形的基本参数、绘制初始几何形状、确定关键节点和利用直线工具连接这些节点，最终形成五角星。

首先，打开你的CAD软件，并创建一个新的项目。在开始绘制之前，确保你已经熟悉了基本的CAD界面和常用工具，这样可以帮助你更快地完成操作。五角星是由五边形的对角线相互交叉形成的，因此我们首先需要绘制一个正五边形，然后再根据五边形的顶点来绘制五角星。

定义五边形

要开始绘制五角星，我们首先要绘制一个正五边形。选择“多边形”工具，在命令行或提示框输入数字5，表示我们要绘制一个五边形。接下来，选择“中心点法”来绘制这个五边形。选择任意一点作为中心，然后指定五边形的半径。这样一个正五边形就会出现在画布上。

标记关键点

五角星的关键在于正确找到并连接五边形的顶点（也称为角点）。每个顶点都需要通过两条边与另一个不相邻的顶点连接，从而形成五角星的形状。我们可以使用以下步骤来实现这一点：1. 在完成五边形的绘制后，切换到“点”工具。2. 依次点击五边形上的每个顶点，以便为每个顶点设定一个清晰的定位标记。

使用直线工具连接顶点

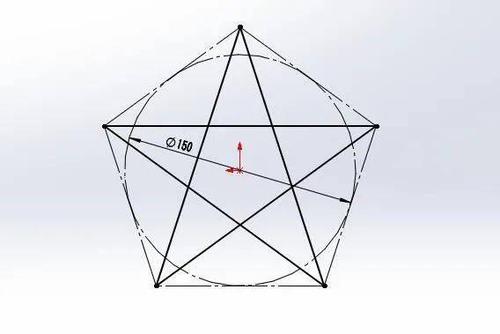

现在，所有的顶点都已标记完毕，我们可以使用“直线”工具来连接这些关键的点。具体步骤如下：1. 选择“直线”工具。2. 从第一个顶点开始，点击选中它，然后点击目标顶点的标记点。3. 重复上述步骤，按序从每个顶点连线到两个不相邻的顶点。最后，你应该得到互相连接、形成五角星形状的线条。确保按照正确的顺序连接这些顶点，否则你可能会得到一个畸形的图形。通常，五角星的绘制顺序是：从某个顶点开始，以跳跃式的方式连接每隔一个顶点。例如，从顶点A到顶点C，再从C到E，之后从E到B，最后从B回到D，形成闭环。

修整和调整

绘制完成后，你可能需要做一些细微的调整以确保五角星的比例和对称性。如果在绘制过程中出现误差，可以使用“移动”、“缩放”等工具进行微调。此外，使用CAD软件的“捕捉”功能可以帮助你更加精确地连接各个顶点。

添加样式和细节

最后，根据需要你可以给五角星添加不同的样式和细节，例如填充颜色、线型等。有些CAD软件还允许你添加渐变填充或纹理，使得五角星更加美观。总结来说，通过以上几个步骤，我们成功利用直线工具在CAD中绘制了一个完美的五角星。整个过程涉及多个工具和功能的应用，同时也需要一定的耐心和操作技巧。通过反复练习，你可以更加熟练地掌握这一技能，并应用到更多复杂的图形设计中去。无论是用于工程绘图、艺术设计还是其他用途，掌握基本的绘图技巧对于使用CAD软件的人来说都是至关重要的。希望本指南能够帮助你更好地理解和掌握如何在CAD中使用直线工具绘制五角星。
