本文概述：本文将详细介绍如何在CAD软件中实现矩形阵列的操作步骤和技巧。

在使用CAD（计算机辅助设计）软件进行绘图和设计时，掌握矩形阵列功能是非常重要的一项技能。矩形阵列可以帮助设计者快速复制和排列对象，从而提高工作效率。下面我们将一步步解释如何在CAD软件中实现矩形阵列。

第1步：绘制基本对象

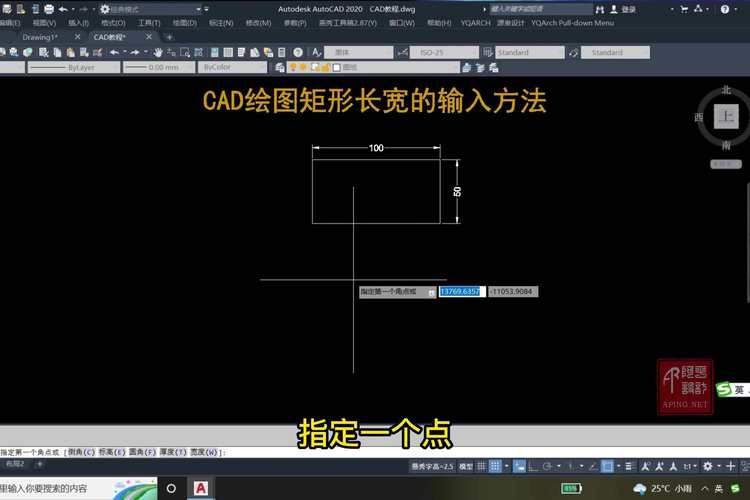

首先，你需要在CAD软件的工作区中绘制一个基本对象，这个对象是你希望成排复制的基础。基本对象可以是任意形状，如矩形、圆形或复杂的多边形。在命令行输入“LINE”并按下回车键，然后点击绘制起点和终点，可以完成最简单的直线绘制。同样，你也可以使用其他绘图工具来创建更多种类的基本对象。

第2步：选择矩形阵列命令

在菜单栏或命令行中找到并选择“ARRAYRECT”命令。多数CAD软件如AutoCAD都提供了此命令。在命令行中输入“ARRAYRECT”并按下回车键，启动矩形阵列功能。某些版本中可能需要输入“ARRAYCLASSIC”。

第3步：选择对象

启动矩形阵列命令后，系统会提示你选择需要进行阵列的对象。使用鼠标点击或框选你的基本对象，确保选择无误后按下回车键以确认选择。

第4步：设置阵列参数

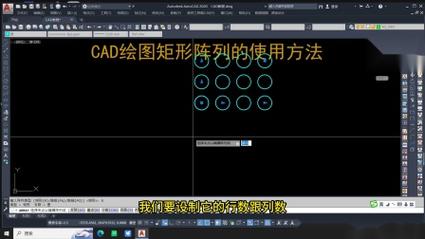

在选择对象后，CAD软件会显示一个对话框或功能区选项，用于设置矩形阵列的具体参数。你可以通过输入数值或使用拖动控制来调整这些参数，包括：- 行数：设置在纵向上复制对象的数量。- 列数：设置在横向上复制对象的数量。- 行距：设置每行之间的垂直距离。- 列距：设置每列之间的水平距离。例如，将行数设置为5，列数设置为4，行距和列距分别设定为10个单位，则矩形阵列将包含5行4列，共20个对象，每行对象间垂直间隔10个单位，每列对象间的水平间隔也是10个单位。

第5步：预览和调整

在输入完以上参数后，你可以通过预览功能看到阵列效果。如果预览效果不如意，可以继续调整参数直到满意为止。大多数CAD软件都提供即时更新阵列预览的方法，让用户能够直观地看到调整后的结果。

第6步：应用矩形阵列

确认所有参数设置正确且预览效果满意后，点击【确定】或按下回车键以应用矩形阵列。CAD软件将按照设置的行数、列数及行距、列距生成矩形阵列。

第7步：编辑阵列

完成阵列后，如果后续发现需要修改阵列中的某些参数或对象位置，可以使用“EDITARRAY”命令进行编辑。选择要编辑的阵列，并按照提示进行调整。这能够灵活的应对设计过程中随时可能出现的变更需求。

总结

通过上述几个步骤，我们可以清晰的了解如何在CAD软件中，实现矩形阵列功能。从绘制基本对象到设置阵列参数，再到最终生成矩形阵列，都能够有条不紊地完成。在日常的CAD绘图中，掌握这一技巧不仅能够显著提升工作效率，还能让设计过程更加顺利，有效应对复杂的设计任务。同时，也建议大家多加练习，熟悉各项参数和命令，以便更好地运用于实际工作中。
