本文概述

在CAD软件中，圆环（环形区域）的面积测量是一个常见的任务，无论是工程制图、建筑设计还是机械制造。准确测量圆环的面积，可以帮助我们更好地理解和利用这个图形元素。本篇将分步介绍如何在CAD软件中实现这一过程，并详细讲解每一步所需的技巧和注意事项。首先，我们需要了解什么是圆环。在几何学中，圆环是一种由两个同心圆构成的平面图形，其中外圆和内圆之间的区域即为圆环。要计算圆环的面积，我们只需要分别计算出外圆和内圆的面积，然后将二者的差值作为结果即可。这个方法与手工计算是一样的，但在CAD中，我们有更高效的方法来实现这个计算过程。

步骤一：启动CAD软件并创建基本几何图形

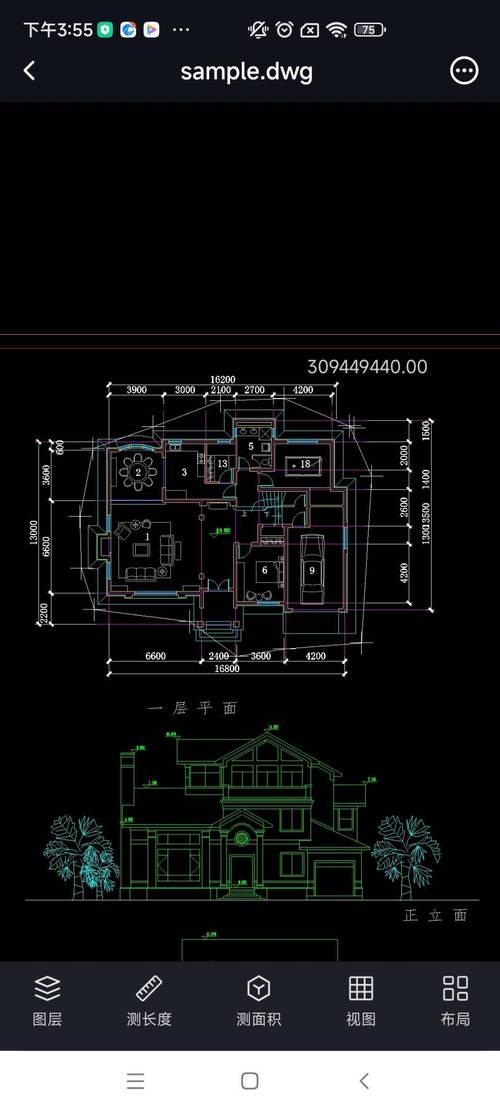

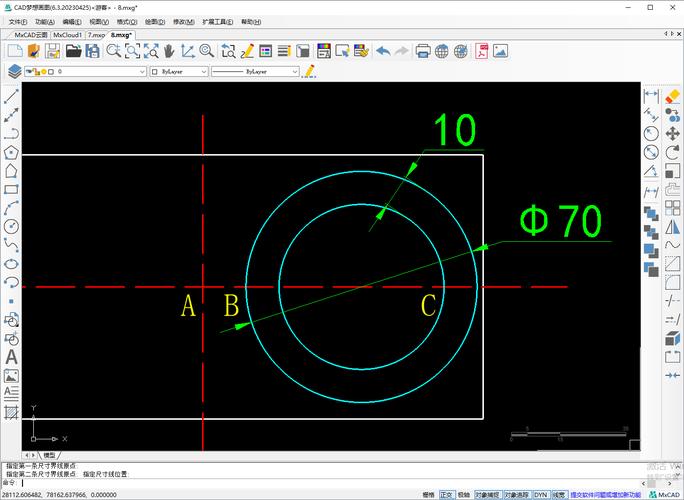

打开您使用的CAD软件，这里以Autodesk AutoCAD为例。先确保您已经开启了一个新的绘图文件，或者在现有的项目上进行操作。使用“Circle”命令分别绘制两个同心圆，一个是外圆，一个是内圆。这样，我们就得到了一个基本的环形区域。

步骤二：标注及数据获取

为了确保计算的准确性，需要精确地知道这两个圆的半径。通常情况下，您可以通过使用CAD中的“Properties（属性）”面板来查看每个对象的详细信息，也可以使用“Dimension（标注）”工具，在图纸上标注出两个圆的直径或半径，以便后续计算。

步骤三：计算面积的方法

1. **手动计算**：根据圆的面积公式\( A = πr^2 \)，手动计算内圆和外圆的面积，然后求其差值： - 外圆面积\( A_1 = πR^2 \) - 内圆面积\( A_2 = πr^2 \) - 圆环面积\( A = A_1 - A_2 = π(R^2 - r^2) \)2. **使用CAD工具**： 在大多数先进的CAD软件中，都提供了一些快捷工具，使得面积的计算变得更加简便。以下是几种常见的方法： - **Hatch工具**：在内圆和外圆之间填充一个“Hatch（填充）”对象。首先选择“Hatch”命令，然后在填充样式中选择一种适合的样式（例如SOLID），接着点击内圆和外圆之间的区域完成填充。再使用“Area（面积）”命令，选择刚才填充的Hatch对象，CAD会自动显示出该区域的面积。 - **Region工具**：使用“Region”命令，将外圆和内圆分别转换成“Region”对象。使用boolean减法（subtract）命令，从外圆的Region对象中减去内圆的Region对象，这样留下的就是环形区域。最后，再次用“Area”命令，选择新的Region对象，即可得到环形区域的面积。

步骤四：验证及应用

在得到面积数值之后，建议进行一次简单的验证，可以通过手动计算的结果比对一下CAD提供的数值是否一致。如果一致，则说明我们的操作是正确的。这个面积值在后续工程设计中具有重要作用，无论是材料估算还是结构应力分析，都可以提供关键的数据支持。

额外提示

掌握这些基本技能后可以进一步探索CAD软件中更多高级功能。例如，利用脚本或编程语言（如AutoLISP或VBA），自动化整个过程，从而提高工作效率。一旦你熟练掌握了这些工具和技巧，测量和计算类似复杂图形的面积将变得十分轻松。总之，通过本文所述的方法，可以有效地在CAD中准确测量和计算圆环的面积，不仅提升了工作效率，还能保证数据的准确性。这对于各种领域的工程师和设计师都具有重要的实际意义。
