本文概述：在CAD（计算机辅助设计）中，修剪圆的一部分是一个常见的操作，用于创建需要特定形状和尺寸的图纸。在这篇文章中，我们将详细介绍如何使用CAD软件来完成这个任务，并且通过逐步说明，使您能够轻松掌握这一技能。

在CAD中进行设计时，经常会碰到需要

修剪

某个对象的情况。

圆

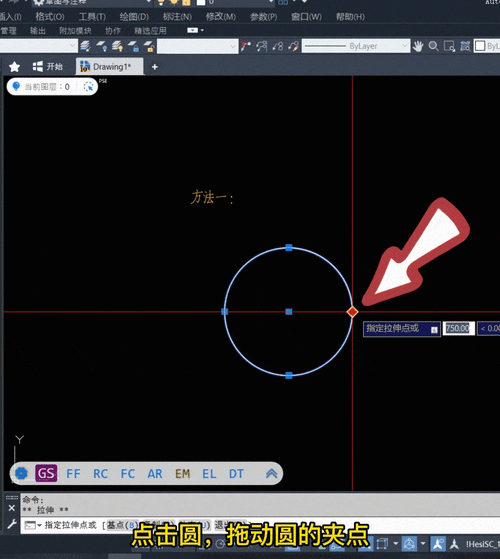

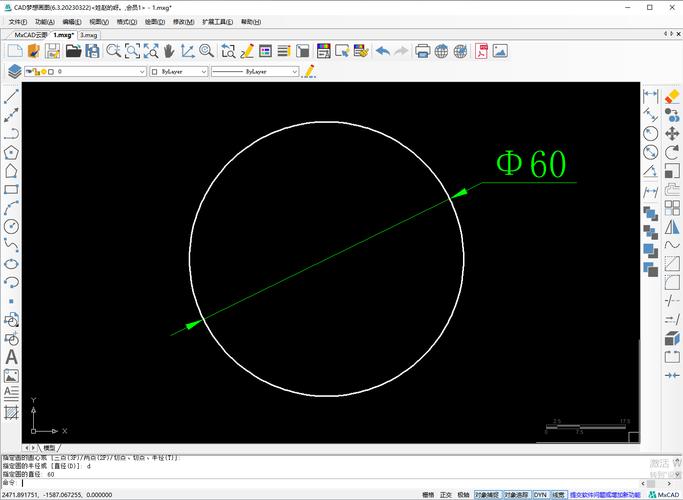

作为一种基本的绘图元素，其修剪技术在许多设计领域中被广泛应用。例如，在机械图纸、电气布线图或建筑平面图中，修剪圆可以帮助我们更准确地表达设计意图。首先，打开您的CAD软件。以AutoCAD为例，但其他类似的软件如DraftSight、BricsCAD等也有相似的操作步骤。确保已经绘制了一个你希望修剪的圆，如果还没有，可以使用“CIRCLE”命令快速绘制。接下来，选择修剪工具。“TRIM”命令在CAD软件中非常常用，它能够删除交叉线段和对象。要启动这个命令，你可以在命令行中输入“TRIM”，然后按下Enter键，或者在工具栏中找到Trim图标并点击。在启动了“TRIM”命令后，系统会提示选择要用作

边界

的对象，也就是说，要选择那些将用来修剪圆的其他图形。这些边界通常是直线、弧线或其他圆。如果你的设计中已经存在这些边界，直接选择它们；如果没有，则需要先创建。选定边界对象后，再次按Enter键确认。此时，你需要选择要修剪的那部分圆。鼠标移动到圆上，你会看到高亮显示的部分，这就是待修剪的区域。点击该区域，即可删除这一部分圆，使其只保留未修剪的部分。若在修剪过程中需要更加精确的控制，可以借助一些辅助工具。例如，“OFFSET”命令可以根据指定的距离创建平行线或同心圆，而“EXTEND”命令则用于延长现有对象，使之与其他对象相交。这些工具的结合使用，可以显著提高修剪操作的精度和效率。对于一些复杂的修剪需求，还可以借助“分解”（EXPLODE）和“重新组合”（JOIN）命令。分解命令可以将复合对象（例如多段线或带直线和弧线的轮廓）拆分成单独的线段，然后分别进行修剪。而重新组合命令则能把修剪后的多个线段重新组成一个整体对象，便于后续的编辑和管理。除了上述操作，为了进一步提升修剪效果，你也可以调整CAD中的设置。例如，开启“对象捕捉”（Object Snap），确保修剪点精确落在圆和边界的交点处。启用“捕捉模式”（Snap Mode），帮助在指定增量内移动光标，从而实现更严格的对称性和等距排布。总之，通过以上步骤和方法，我们可以在CAD中高效地修剪圆的一部分。这不仅能优化图纸的细节展示，还能为后续的设计工作提供坚实基础。无论您是入门级用户还是专业设计师，掌握这些基本技能都将大幅度提升您的工作效率和设计质量。
