本文概述：本文详细介绍了在AutoCAD软件中如何高效编辑CAD块的技巧，以提高设计和绘图的效率。这些技巧涵盖了块的创建、编辑、属性设置以及常见问题的解决方法，帮助用户更好地管理工程图中的各类元素。

在AutoCAD中，**CAD块**是一个强大的工具，可以显著提高绘图效率。**块**是可以多次使用的一组对象，你可以将其插入到AutoCAD图形中的任何地方。通过正确运用CAD块，我们可以减少重复性工作，提高设计质量。接下来，我们将探讨一些关于如何编辑和优化这些CAD块的实用技巧。

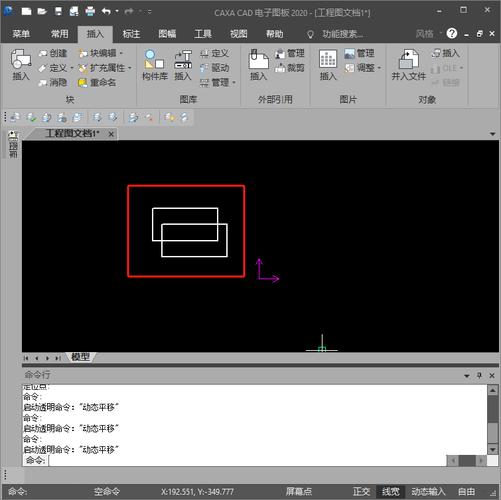

创建块

当你决定创建一个新块时，首先需要考虑该块的用途以及它将在何种情境下被使用。要创建块，你需要选择图形中的部分内容，然后使用“BLOCK”命令。为你的块选择一个合适的基点，这是未来移动和旋转该块时的重要参照。一个良好的基点可以使块的操作更为直观和方便。此外，为块命名时，要选择具有描述性的名字，这样能在日后查找和修改时提高效率。

编辑现有块

很多时候，我们需要对已有的块进行修改。AutoCAD提供了“Block Editor”工具来实现这一功能。在“Block Editor”中，你可以修改块中的任何元素，当保存更改后，所有引用该块的地方都会同步更新。使用“REFEDIT”命令，也可以直接在当前绘图环境中对块进行编辑。

参数化块

为了进一步提升块的灵活性，我们可以使用“Dynamic Blocks”。这种类型的块允许您通过拉动块上的控制把手来改变其形状或大小。例如，门窗类的块可以做成可伸缩的动态块，这样在不同的建筑方案中无需反复创建不同尺寸的同一类型实体。

添加属性

除了简单的几何体，块还可以包含**属性数据**。通过给块添加属性，你可以记录诸如编号、材料、制造商等附加信息。这些信息不仅可以方便后期的数据统计和分析，也能导出到其他软件中进行进一步处理。使用“ATTDEF”命令来定义块的属性，并在插入块时填写相应的属性值。

块表

对于大型项目，可能需要管理大量的块。此时，“块表”工具派上用场。块表可以生成已插入块的清单，显示块名、位置、数量等。有助于快速审查工程图中使用的资源，有助于确保没有遗漏或错误的插入。

嵌套块

在某些复杂的场景中，一个块内部可能包含另一些块。这就是所谓的“嵌套块”。虽然嵌套块可以有效地组织多层结构，但应该谨慎使用，因为它可能导致块过于复杂，从而增加文件尺寸和系统负担。因此，在不影响模型逻辑和使用便捷的情况下，应尽量优化和减少嵌套层级。

常见问题及其解决办法

- **阻塞问题**：有时你可能会遇到无法编辑或删除块的情况。这通常由于块被锁定或者是在只读状态下打开图形造成的。解除块的锁定，或确保图形处于可编辑状态即可解决此问题。 - **图层问题**：块插入图形时常常引起图层管理混乱。解决方法是始终在零层创建块，然后根据需要插入时再指定图层。- **尺度不符**：插入块大小不合适，这通常与比例单位有关。在插入之前确定比例因子，以及图形使用的单位是否一致。通过合理运用上述技巧，你可以更加高效地利用CAD块，提升整体设计流程的效率和精准度。这些方法可以为各种规模的项目提供必要的支持，使你的CAD技能更上一层楼。
