本文概述：在CAD软件中，有时我们可能需要将不同颜色的线型统一为一个统一颜色，以便于设计图纸的标准化和可读性。本文将详细介绍如何在CAD软件中实现这一操作，从选择对象、调整线型到更改颜色，步步讲解，确保即使是初学者也可以轻松完成。

要将CAD中的不同颜色的线型统一为一种颜色，首先需要明确这几步操作的目的和意义。这样的操作通常用在工程绘图的审查阶段或者归档阶段，以保证图纸的一致性和整洁。

选择目标对象

在CAD中进行任何操作之前，首先需要选择要修改的对象。打开你需要编辑的图纸，然后使用CAD的选择工具来选择目标对象。有多种方法可以做到这一点，比如使用鼠标框选、快速选择(QSELECT)命令或者过滤器工具来筛选特定类型的对象，例如所有线条、所有圆形等。

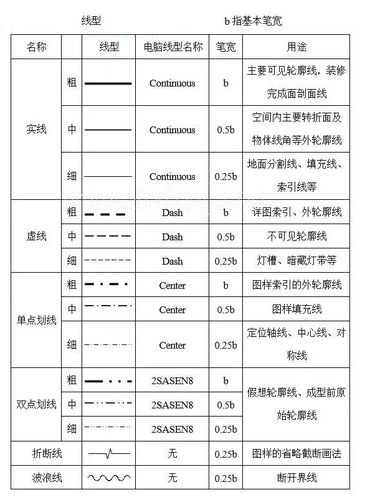

调整线型和线宽

尽管本文的目的是统一颜色，但线上还有其他属性需要考虑，包括线型和线宽。在CAD中，可以通过属性面板来查看和调整这些属性。如果所有的线型和线宽都是一致的，这样不仅能提高图纸的规范性，还能增强视觉效果。

更改颜色

将线型颜色统一成一种颜色是最关键的一步。在CAD中，你可以通过属性面板来更改颜色。具体步骤如下：1. 选中需要统一颜色的对象。2. 打开“属性”窗口（可以通过快捷键CTRL+1）。3. 找到“颜色”选项，并点击颜色框。4. 从弹出的颜色对话框中选择所需的统一颜色，点击确认。此过程会立即将所有选中的对象颜色更改为你所指定的颜色。如果对象较多，可以借助“图层管理器”来批量处理。

使用图层管理器

在CAD中，图层管理器是一个很强大的工具，它允许用户对不同图层的属性进行集中管理，其中包括颜色的设置。若你的图纸结构合理，所有相同类型的线条都分布在同一图层上，那么使用图层管理器会非常高效：1. 打开图层管理器（快捷键LA）。2. 在图层列表中找到包含要修改对象的图层。3. 双击该图层的颜色栏，会弹出颜色对话框。4. 选择统一的颜色，点击确定。所有在该图层上的对象颜色会被同时更新。这一方式相比手动选择每个对象要方便得多。

应用全局线型比例

在某些情况下，你还需要调整全局线型比例。这对保证图纸的整体效果非常重要。全局线型比例的调整方法如下：1. 输入LTSCALE命令并按回车。2. 设置合适的数值并确认。这将影响整个图纸中的线型显示效果。调整好线型比例后，统一的颜色处理看起来会更加规范和美观。

保存和备份文件

完成所有编辑工作后，建议保存副本以防止意外情况。如果修改过程中出现问题，可以随时恢复原始版本。总结，在CAD软件中将不同颜色的线型统一为一种颜色主要经由以下几步完成：选择目标对象、更改线条属性、使用图层管理器以及调整全局线型比例。善用CAD中的各种工具和功能，可以大幅提升工作效率并确保图纸质量统一。
