本文概述

在计算机辅助设计（CAD）软件中，使用相切约束是创建和管理几何关系的重要技术之一。相切约束通常用于确保两个图形元素，例如圆弧与线段，或两个圆之间的某个特定点总是保持接触状态。通过正确应用这些约束，可以提高图纸的精度和一致性，从而帮助设计师更高效地进行复杂的设计工作。本文将详细说明如何在CAD环境中应用和管理相切约束，并探讨其在实际设计过程中的关键角色。首先，了解什么是

相切约束

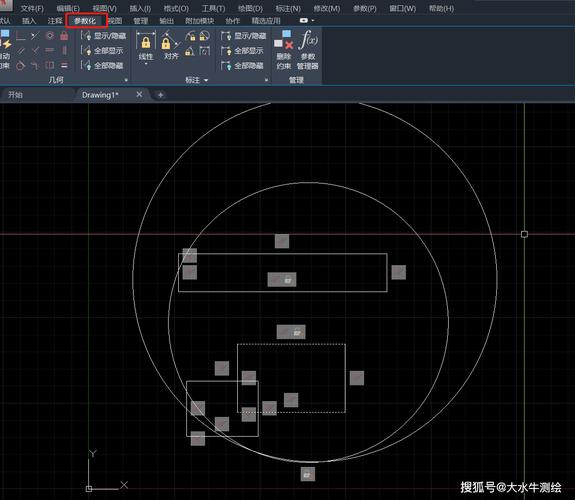

非常重要。简单来说，相切约束是一种几何约束，用于确保两个对象在某一点上接触但不交叉。这种约束在设计中被广泛应用，因为它可以使得设计更加精确和一体化。例如，在机械设计中，轴承和轴要保持精确的接触而不穿过对方，这时候就需要用到相切约束。在实际操作中，要在CAD软件中应用相切约束，通常需要以下步骤：1. **选择对象**：首先，启动CAD软件并打开相关的设计文件。在工作区域内，通过鼠标或其它选择工具选取需要设置相切约束的两个对象。可能是一个圆和一个直线，或者是两个圆等。2. **应用约束**：大多数CAD软件会有一个专门的“约束”菜单或工具栏。在这里，你可以找到相切约束的图标或者命令。单击该图标，然后按照提示选择第一个对象，再选择第二个对象。此时，软件会自动调整这两个对象的位置，使它们恰好在某一点相切。3. **验证结果**：应用相切约束后，检查对象是否如预期般调整。如果需要，可以拖动对象的一部分，观察它们是否仍然保持相切状态。如果约束没有正确应用，可能需要撤销操作并重新尝试。相切约束的应用不仅仅限于基本的圆和直线之间，还有很多复杂的情况。比如，对于多个相切条件创建的链条结构，每一部分都需要与前后的部分保持相切。这种情况下，CAD软件提供的

柔性约束管理

功能显得尤为重要，它允许设计师快速查看和调整复杂的几何约束网络。此外，相切约束在不同的CAD软件中可能稍有差异，但原理大同小异。例如，Autodesk Inventor 和 SolidWorks 都提供了强大的约束管理工具，但界面和具体操作过程会有所不同。熟悉所使用的软件并深入理解其约束管理系统，对提高设计效率至关重要。值得注意的是，在某些情况下，直接应用相切约束可能导致整体设计出现无法预见的问题，如自相交或者不稳定的结构。因此，设计师需要同时关注整体设计的合理性和局部约束的准确性。有时，可以通过分步应用多个较简单的约束来替代直接设置相切约束的方法。最后，随着CAD技术的发展，越来越多的智能辅助工具被集成到设计软件中。例如，有些软件能够自动检测潜在的相切点并建议适用的约束，大大简化了设计过程。而利用这些工具的前提是对相切约束的基本原理和应用方法有清晰的理解。总之，正确使用相切约束能够大幅提升设计的精准度和效率。通过掌握基础操作、了解不同软件间的异同，并结合实践经验不断优化设计流程，设计师能够更好地利用这一工具，为各类项目创造出更加精确、高效的设计方案。
