Revit是一款由Autodesk公司开发的建筑信息模型（BIM）软件，这款工具广泛应用于建筑、工程和施工（AEC）行业。它集成了建筑、结构、机械、电气和管道（MEP）等多种专业功能，能够帮助各类专业人士在同一个平台上进行协作。这篇文章将详细介绍如何使用Revit进行3D建模设计，并为新手提供一些必要的技巧和常见问题解答。

## 1. 初识Revit

### 1.1 软件简介

Revit是一个参数化的三维建模软件，其核心理念是建筑信息模型（BIM）。与传统的CAD软件不同，Revit不仅仅生成二维图纸，还能创建包含丰富信息的三维模型。这些信息可以包括材质、成本、工程量、时间进度等，从而有效提升项目管理的效率和准确性。

### 1.2 下载安装

要开始使用Revit，首先需要从Autodesk官方网站下载并安装软件。用户可以根据需求选择试用版或购买正式版本。安装过程通常较为简单，按照提示操作即可。

## 2. Revit界面介绍

### 2.1 界面的基本构成

打开Revit后，主界面分为几个主要部分：

- **项目浏览器(Project Browser)**：显示当前项目的所有视图、立面、剖面等等。

- **属性(Properites)**：展示当前选中元素的详细属性，可以进行编辑和修改。

- **工具栏(Ribbon)**：包含各种建模和绘图工具。

- **绘图区(Viewport)**：这是进行建模和绘图的主要区域。

### 2.2 工具栏

Revit的工具栏按功能分为若干个标签页，每个标签页包含不同的工具，如架构(Architecture)、结构(Structure)、系统(Systems)、注释(Annotate)等。每个工具都有其特定的用途，新手可以逐一尝试这些工具，熟悉其功用。

## 3. 创建第一个项目

### 3.1 新建项目

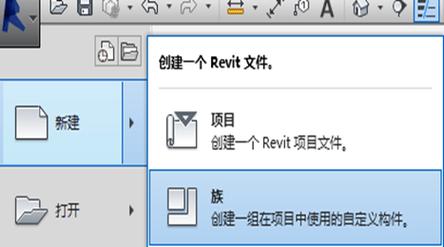

启动Revit后，点击“文件(File)”->“新建(New)”->“项目(Project)”，弹出对话框后选择相应的模板，点击确定即可创建一个新的项目。在新项目中，你可以设置项目的信息，包括单位、坐标系等。

### 3.2 项目设置

在项目开始前，设置好相关标准和规范是非常重要的。点击“管理(Manage)”标签下的“项目单位(Project Units)”，你可以调整长度、面积、体积、角度等的默认单位。此外，还可以在“项目位置(Project Location)”中设置项目的地理位置和方位。

## 4. 基本建模操作

### 4.1 墙体绘制

墙体是建筑设计的基础。在Revit中绘制墙体非常简单：

1. 转到“架构(Architecture)”标签页，选择“墙(Wall)”工具。

2. 在属性栏中选择墙体类型例如普通墙、幕墙等。

3. 设置墙体的高度、厚度等参数。

4. 在绘图区点击以确定起点，然后移动鼠标并再次点击以确定终点，从而完成墙体绘制。

### 4.2 门窗插入

门窗是建筑物的重要组成部分，用于划分空间和提供通风、采光。

1. 在“架构(Architecture)”标签页，选择“门(Door)”或“窗(Window)”工具。

2. 从弹出的类型选择菜单中选择合适的门窗类型。

3. 点击绘图区的墙体上，将门窗插入到合适的位置。

### 4.3 地板和屋顶

地板和屋顶定义了建筑物的空间限界。

1. 转到“架构(Architecture)”标签页，选择“地板(Floor)”或“屋顶(Roof)”工具。

2. 使用绘图工具在平面图上绘制地板或屋顶的轮廓线。

3. 完成绘制后，点击“完成(Edit Boundary)”按钮，系统将生成地板或屋顶。

## 5. 视图和可视化

### 5.1 平面图和立面图

Revit可以自动生成平面图和立面图。

- 在项目浏览器中双击“楼层平面(Floor Plans)”或“立面(Elevations)”，可以查看相应的平面图和立面图。

- 可以通过调整视图范围和比例来控制显示效果。

### 5.2 剖面图和详细图

在复杂建筑设计中，剖面图和详细图非常重要，它们能展示建筑内部的细节。

- 使用“查看(View)”标签页中的“剖面(Section)”工具，在平面图上绘制剖切线，即可生成剖面图。

- 对于特定部位，需要更高精度的图纸，可以绘制详细图。点击“查看(View)”->“详细(Detail)”即可。

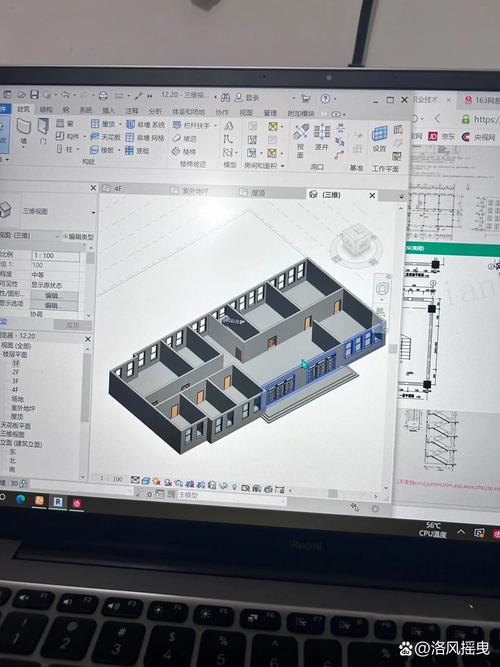

### 5.3 三维视图

三维视图是Revit的一大优势，它能直观地展示建筑的空间关系。

- 在项目浏览器中找到“三维视图(3D Views)”并双击打开。

- 可以使用视角调整工具或导航器来改变观察角度。

## 6. 渲染与输出

### 6.1 渲染

Revit支持高级渲染功能，可以生成逼真的效果图。

1. 选择一个三维视图，转到“查看(View)”标签，点击“渲染(Render)”工具。

2. 设置渲染参数，如光照、材质、背景等。

3. 点击“开始渲染(Start Render)”按钮，等待渲染完成。

### 6.2 输出

完成设计后，可以将成果输出为各种格式。

- 平面图、立面图等可以打印成图纸，或导出为PDF、DWG等格式。

- 三维模型可以导出为FBX、OBJ等格式，方便在其他软件中进行进一步处理。

## 7. 常见问题解答

### 7.1 如何解决模型错层问题？

错层问题可能由于错设参考平面造成。检查和调整每个楼层的标高和基准点，通过“修改(Modfiy)”标签中的对齐工具，以及“管理”(Manage)标签中的“坐标(Coordinates)”功能进行校正。

### 7.2 无法显示某些视图怎么办？

如果发现某些视图无法显示，可能是由于视图范围设定不合理，或者过滤器设置了不必要的显示限制。检查并调整视图范围，确保包含所需的元素。同时，检查视图是否被隐藏，并重新启用波段过滤器。

### 7.3 如何提高渲染效果？

要获得更好的渲染效果，可以使用高质量材质和贴图，并仔细调整光源和阴影。对于复杂场景，可以借助第三方插件如V-Ray for Revit，进一步提升渲染质量。

### 7.4 Revit项目文件太大怎么处理？

对于大型Revit项目，可以通过以下方法瘦身：

1. **清理无用数据**：使用“管理(Manage)”标签下的“清理未使用(Purge Unused)”工具，删除项目中未使用的族、样式等。

2. **链接文件**：将复杂组件另存为独立文件，通过链接方式载入项目，减少主文件体积。

3. **优化族文件**：定期更新族文件，删除冗余信息，提高模型效率。

### 7.5 如何处理模型冲突？

在协调过程中，模型冲突是不可避免的。Revit提供了“碰撞检测(Clash Detection)”工具，便于查找并解决冲突。

1. 打开“协作(Collaborate)”标签，选择“检查冲突(Check Interference)”工具。

2. 选择要检查冲突的两个模型类别进行比较，Revit会自动生成冲突报告。

3. 根据报告的提示，回到模型中进行调整，直到所有冲突解决。

## 结论

Revit作为一款功能强大的BIM软件，为建筑设计提供了全面且灵活的工具。通过本文的介绍，希望大家能够初步掌握Revit的基本操作，顺利开展3D建模设计工作。尽管Revit上手需要一定的时间，但通过不断实践和学习，相信每位新手都能快速成长，成为BIM领域的专家。
