本文概述：CENTERLINE 命令是一种用于绘制中心线的强大工具，在工程图和技术制图中尤为重要。通过详细介绍其功能与使用方法，可以帮助用户在实际应用中更高效、更准确地创建中心线。

在工程图或机械制图中，中心线是非常重要的元素之一，它通常用来表示对称物体、圆形物体以及其他需要精确定位的结构。为了方便用户快速、准确地绘制这些中心线，许多CAD软件提供了专门的命令，其中 CENTERLINE 命令便是最常用的工具之一。

CENTERLINE 命令的基本功能

CENTERLINE 命令主要用于在各种视图中绘制中心线。它能够自动检测图中的对称轴、圆心点或中心位置，并以标准的格式生成中心线。这不仅提高了绘图的效率，还确保了中心线的一致性和准确性。1. **绘制水平和垂直中心线**：使用 CENTERLINE 命令，你可以轻松绘制水平方向和垂直方向上的中心线。用户只需选择两点，系统会根据所选点的位置自动生成一条穿过这两个点的中心线。2. **标注圆形和椭圆形的中心**：对于圆形和椭圆形等几何图形，同样可以通过 CENTERLINE 命令快速定位并绘制其中心线。用户只需选择圆形或椭圆形，命令将自动识别图形的中心并绘制相应的十字中心线。

使用 CENTERLINE 命令的步骤

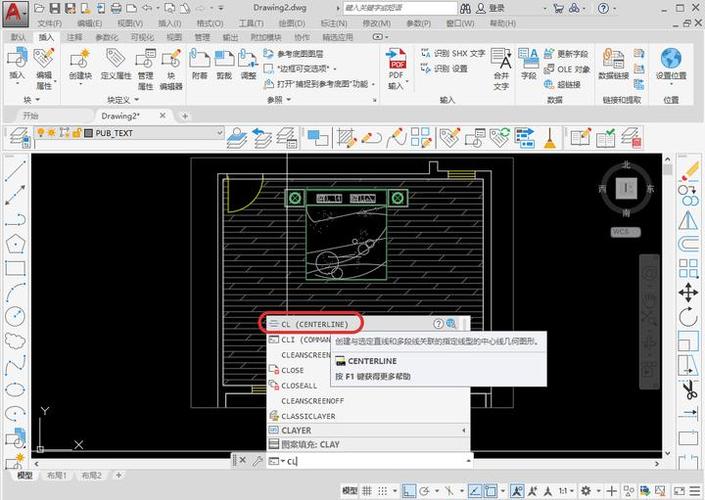

掌握如何使用 CENTERLINE 命令，对于提升工作效率至关重要。以下是具体的使用步骤：1. **启动命令**：在 CAD 软件中，用户可以通过工具栏按钮、命令行输入或者快捷键来启动 CENTERLINE 命令。确保当前图层设置正确，以免影响最终绘图效果。2. **选择对象**：根据需求，选择要添加中心线的对象。例如，可以选择一组对称点、一条轴线、一个圆形或者其他图形。3. **调整参数**：有些 CAD 软件允许用户在绘制中心线前进行一些参数设置，如线型、颜色和线宽等。这些设置可以帮助用户根据标准或个人习惯定制中心线的外观。4. **生成中心线**：完成上述步骤后，确认选择并生成中心线。此时，计算机将自动按照设定好的规则在指定位置绘制出中心线。

CENTERLINE 命令的优势

CENTERLINE 命令不仅使中心线绘制变得更加简便，还提供了许多其他的优势。1. **提高绘图效率**：手动绘制中心线既费时又容易出错，而使用 CENTERLINE 命令则能大大缩短工作时间，提高绘图的整体效率。2. **确保准确性**：CENTERLINE 命令能够基于几何特征自动生成精确的中心线，避免了人为误差，从而保证图纸的标准化和专业性。3. **兼容性强**：CENTERLINE 命令通常与其他绘图命令兼容，用户可以在复杂的工程图中灵活应用，不受其他命令的限制。4. **易于修改**：若需对已绘制的中心线进行调整，只需重新启动命令并选择新的参数或对象，原有的中心线即可迅速更新。这种灵活性极大地方便了后期设计修改工作。

注意事项

在使用 CENTERLINE 命令时，用户需要注意以下几点以确保最佳效果：1. **图层管理**：建议将中心线放置在单独的图层中，这样在编辑和打印时可以分别控制其显示状态，避免不必要的干扰。2. **标准化设置**：根据行业标准或公司规范进行中心线的参数设置，确保所有图纸的一致性和可读性。3. **检查结果**：绘制完中心线后，务必仔细检查其位置和属性是否符合预期，特别是在复杂的工程图中，以免由于疏忽导致设计错误。总之，CENTERLINE 命令是绘图过程中不可或缺的工具，通过合理运用这一命令，可以极大地提升图纸的质量和工作效率。了解其功能与使用方法，并结合适当的技巧和注意事项，能够帮助用户更好地完成各类工程绘图任务。
