本文概述：在CAD（计算机辅助设计）软件中，XLINE命令用于创建无限长的直线。这些直线在建筑、工程和机械设计中都具有广泛的应用。通过理解和掌握XLINE命令，可以大大提高绘图的效率和精确度。

在CAD（计算机辅助设计）软件中，

XLINE命令

是非常重要且实用的一个功能。它主要用于创建无限长的直线，这些直线在很多场景下都有其独特的优势，因为它们没有起点和终点，可以贯穿整个绘图区域。这种特性使得XLINE命令在建筑设计、工程制图以及机械设计等领域拥有广泛的应用。首先，我们来看一下如何启用

XLINE命令

。在CAD软件的命令行输入“XLINE”或简写“XL”并按回车键，即可启动该命令。在启动命令后，系统会提示输入不同的选项，以便根据需要生成不同类型的无限长直线。这些选项包括水平（Horizontal）、垂直（Vertical）、角度（Angle）、偏移（Offset）以及双定点（Bisect）。

水平

（Horizontal）选项允许用户创建一条水平的无限长直线。当你选择这一选项后，只需点击两次鼠标来确定水平线上任意两点的位置即可。同样地，

垂直

（Vertical）选项则用于生成一条垂直的无限长直线，操作方式和水平选项类似。如果需要以特定的角度绘制无限长直线，那么应该选择

角度

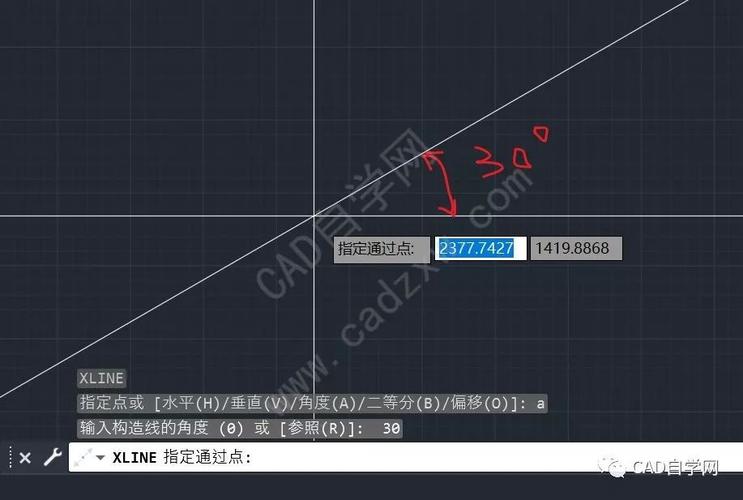

（Angle）选项。在选择这个选项后，你需要指定基准点和角度值，例如输入45度，然后点击确定，这样就可以生成一条与基准点成45度角的无限长直线。该功能特别适用于需要快速生成斜线或者特定角度线段的绘图任务。另外，

偏移

（Offset）选项提供了从现有直线偏移的功能。用户可以选择一条参考线，并输入偏移距离，从而生成一条与参考线平行的无限长直线。这对于需要创建平行线的情况十分有用，可以极大地节省时间和减少手动调整的误差。最后，我们来看一下

双定点

（Bisect）选项。此功能允许用户通过指定两个点来创建一条无限长直线，该直线将这两个点分割成对称的两部分。这对于一些特殊的绘图需求，如找到某个几何形状的对称轴，能提供很大的帮助。通过这些选项的结合使用，

XLINE命令

能够满足各种复杂绘图需求，不仅提升了绘图的效率，而且保证了图纸的精准度。在实际操作中，灵活运用这些选项能够事半功倍，使得设计工作更加方便快捷。总结来说，在CAD制图过程中，

XLINE命令

具有其他普通直线工具无法比拟的优势。它不仅能创建无限长的直线，还可以通过各种选项实现细微的控制和调整。因此，熟练掌握并灵活运用XLINE命令，对于提升绘图效率和质量具有重要意义。不论你是新手还是经验丰富的CAD用户，了解并善用这一命令，都将使你的设计工作更加得心应手。
