## 引言

Revit是一款由Autodesk公司开发的建筑信息模型（BIM）软件，广泛应用于建筑设计、工程和施工行业。其强大的建模功能和协作能力使其成为了建筑师、结构工程师、机电工程师以及其他相关专业人士的首选工具。本指南旨在帮助初学者从零开始掌握Revit，并逐步深入，最终成为使用该软件的高手。

## 一、Revit简介

### 1.1 什么是BIM？

BIM，即建筑信息模型（Building Information Modeling），是一种集成了建筑项目所有相关信息并进行数字化表达的技术方法。与传统二维CAD不同，BIM利用三维模型及其关联的信息，可以有效改进工程设计、施工管理和运营维护。

### 1.2 Revit的功能特点

Revit能够创建精确的三维模型，同时生成平面图、剖面图、立面图等二维视图。这些视图与模型保持动态关联，任何修改都会即时反映在所有对应视图中。此外，Revit还支持多用户协同工作，可以显著提高团队效率。

## 二、安装与界面概述

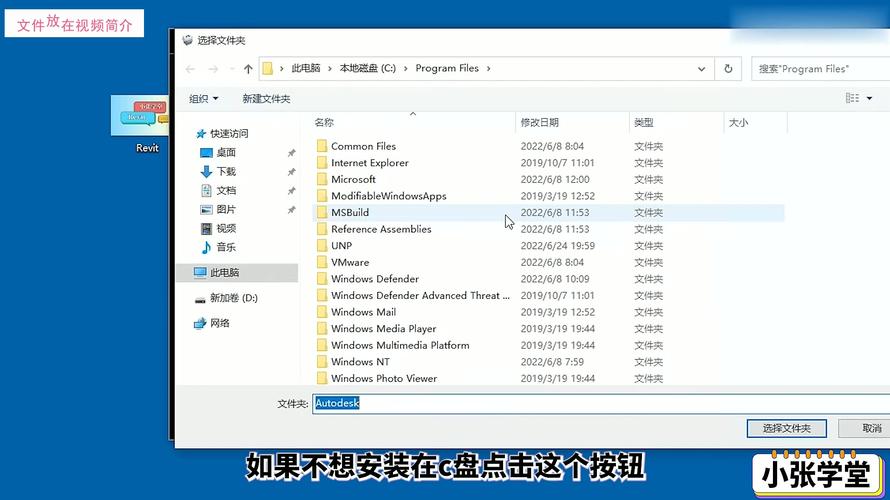

### 2.1 安装Revit

前往Autodesk官网（https://www.autodesk.com/），下载最新版本的Revit。根据操作系统选择合适的版本，并按照安装向导完成安装过程。注意：安装前请确保计算机满足最低系统要求。

### 2.2 界面概述

Revit的界面主要包括以下几个部分：

- 菜单栏：位于界面顶部，包含文件、编辑、视图等常用菜单。

- 工具栏：提供快速访问常用工具的快捷方式，如创建、新建项目、保存等。

- 属性面板：显示当前选定对象的属性，可以对其进行修改。

- 项目浏览器：用于管理项目中的所有视图、图纸、族、样板等内容。

- 绘图区：中央区域，用于绘制和查看模型。

## 三、项目设置与基本操作

### 3.1 创建新项目

启动Revit后，点击“新建”按钮，选择合适的项目模板（如建筑模板、结构模板等），然后点击“确定”进入项目环境。

### 3.2 项目单位设置

在实际项目中，为确保模型尺寸的准确性，需要首先设置正确的项目单位。打开“管理”菜单，选择“项目单位”，根据需要调整长度、面积、体积等单位值。

### 3.3 基本绘图操作

#### 3.3.1 墙体绘制

1. 在“建筑”菜单中选择“墙”工具。

2. 在属性面板中选择合适的墙类型，如外墙、内墙等。

3. 在绘图区单击设定起点，拖动光标并再次单击以确定终点，完成墙体绘制。

#### 3.3.2 门窗插入

1. 在“建筑”菜单中选择“门”或“窗”工具。

2. 在属性面板中选择所需的门窗类型。

3. 点击要插入门窗的墙面位置，自动生成开洞并放置门窗。

### 3.4 模型视图管理

Revit提供了丰富的视图管理功能，通过平面图、剖面图、立面图等视图可以从不同角度审查和修改模型。

- 创建剖面图：选择剖面工具，在平面图中绘制剖切线，双击剖面标头可以进入剖面视图。

- 创建立面图：在“视图”菜单中选择“立面”，放置立面标头即可生成立面图。

## 四、高级建模技巧

### 4.1 使用族（Family）

族是Revit中用于定义建筑构件的可重复使用资源。例如，家具、电气设备等都可以作为族进行管理。

1. 新建族：在“文件”菜单中选择“新建族”，选择合适的族模板。

2. 编辑族：使用族编辑器创建和修改构件形状及参数。

3. 加载族：编辑完成后，将族加载到项目中使用。

### 4.2 参数化建模

参数化建模是Revit的一大特色，通过设置参数可以实现模型的动态调整。如门的高度、宽度可以通过修改参数来调整。

1. 在族编辑器中添加参数：选择要参数化的构件部分，右键添加参数。

2. 在项目中调整参数：通过属性面板修改参数值，实现模型的变化。

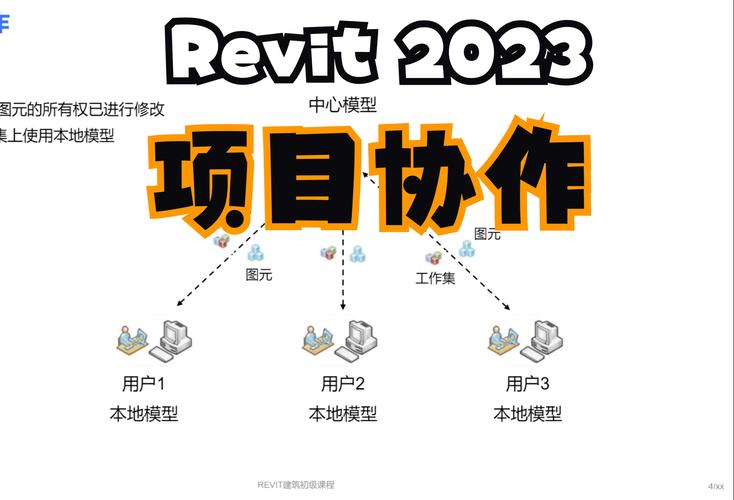

### 4.3 工作集与协作

对于大规模项目，多人协作是必不可少的。Revit的工作集功能允许多个用户同时编辑同一项目。

1. 启用工作集：在“协作”菜单中选择“工作集”，创建新的工作集。

2. 分配工作集：将项目中的不同部分分配给不同的工作集。

3. 同步更改：每个用户在修改完毕后，同步更改以保证模型数据一致。

## 五、施工图出图与打印

### 5.1 图纸布局

在施工阶段，需要将模型转换为标准的施工图纸。Revit提供了丰富的图纸布局和标注工具。

1. 创建图纸：在项目浏览器中右键“图纸”，选择“新建图纸”。

2. 布置视图：将已有的平面图、剖面图、立面图拖动到图纸上，根据需要调整视图比例和位置。

### 5.2 标注与文字

1. 添加尺寸标注：在“注释”菜单中选择“尺寸标注”，点击两点之间自动生成标注。

2. 添加文字说明：在“注释”菜单中选择“文本”，在图纸上点击即可输入文字说明。

### 5.3 打印设置

在图纸布局完成并检查无误后，即可进行打印设置。

1. 打开“文件”菜单，选择“打印”。

2. 设置打印机、纸张大小、打印范围等参数。

3. 点击“确定”开始打印，生成PDF或直接输出到打印机。

## 六、实战案例

### 6.1 案例一：小型住宅建筑

#### 6.1.1 项目概述

该案例讲解如何利用Revit进行一个小型住宅建筑的完整建模流程，包括地基、墙体、门窗、屋顶等。

#### 6.1.2 步骤细节

1. 创建项目：选择建筑模板，新建项目并设置单位。

2. 建立地基：使用“柱”工具绘制基础柱，然后用“板”工具绘制基础板。

3. 墙体绘制：使用“墙”工具建立外墙和内墙，并插入门窗。

4. 屋顶创建：使用“屋顶”工具，在平面图中绘制屋顶轮廓并生成三维屋顶。

### 6.2 案例二：多层商业建筑

#### 6.2.1 项目概述

该案例展示了如何使用Revit创建一个多层商业建筑，包括结构框架、楼板、楼梯、电梯间等复杂构件。

#### 6.2.2 步骤细节

1. 创建项目：选择结构模板，新建项目并设置单位。

2. 建立结构框架：使用“梁”工具和“柱”工具创建钢结构框架。

3. 楼板绘制：使用“楼板”工具，在结构框架上绘制各层楼板。

4. 楼梯和电梯间：使用“楼梯”工具绘制楼梯井，用“墙”和“门”工具建立电梯间。

## 七、总结

通过以上的详细介绍，相信您已经初步掌握了Revit的基本操作、先进建模技巧以及图纸出图流程。从零基础到高手进阶，Revit不仅仅是一个绘图软件，更是实现建筑信息模型的有力工具。在实际项目中，熟练应用Revit可以显著提升工作效率，优化设计质量。希望本指南能帮助您更好地学习和使用Revit，成为BIM领域的专家。
