## 引言

随着建筑行业的发展，建筑信息模型（BIM）技术逐渐成为建筑设计与施工管理中不可或缺的重要工具。作为业内领先的BIM软件之一，Autodesk Revit凭借其强大的功能和易用性，在全球范围内获得了广泛应用。本教程旨在为Revit新手用户提供详尽的入门指导，帮助您快速掌握这一工具并高效地应用于实际项目中。

## 什么是Revit？

Revit是由Autodesk公司开发的一款专业建筑设计软件，主要用于创建和维护建筑信息模型。与传统的CAD（计算机辅助设计）软件不同，Revit不仅能够绘制二维平面图，还能生成三维模型，并且在设计过程中自动关联所有图元的信息，确保数据的准确性和一致性。这种全新的工作方式使得建筑设计、施工和管理的各个环节紧密相连，大大提高了协作效率和成果质量。

## 安装与初始设置

### 系统要求

在安装Revit之前，请确保您的计算机满足以下最低系统要求：

- 操作系统：Windows 10（64位）

- 处理器：多核Intel i-Series或同等性能的AMD处理器

- 内存：至少8GB RAM（推荐16GB以上）

- 硬盘：5 GB 可用磁盘空间

- 显卡：支持DirectX 11的显卡，至少4GB GPU内存

### 安装步骤

1. 从Autodesk官方网站下载Revit安装程序。

2. 运行安装程序，并根据提示选择安装路径和组件。

3. 完成安装后，启动Revit，进行产品激活。新用户可以利用30天免费试用期体验全部功能。

### 初始设置

首次启动Revit时，可以进行一些基础设置以优化工作流程：

- **模板选择**：在“新建”对话框中选择适合自己项目的模板，如“建筑模板”。

- **单位设置**：通过“管理”选项卡中的“项目单位”来设置具体的长度、面积等参数单位。

- **界面布局**：调整工具栏和视图窗口的位置，以便于操作。

## 基本概念与术语

理解Revit中的基本概念和术语是高效使用该软件的前提。

### BIM（建筑信息模型）

BIM不仅仅是一种三维建模技术，更是一种涵盖设计、施工和运维全生命周期的数字化解决方案。通过BIM，可以在虚拟环境中模拟和分析建筑的各方面属性，从而优化设计、降低成本、缩短工期。

### 参数化设计

Revit采用参数化设计方法，即每个构件（如墙体、门窗、楼板等）都具有一组参数控制其几何形状和行为特征。当这些参数发生变化时，构件会实时更新，实现灵活的设计修改。

### 工作共享

Revit支持多用户同时参与项目的设计，通过“工作共享”功能，各团队成员可以并行工作，共享最新的设计数据，提高协作效率。

### 族（Family）

Revit中的每一个构件都是一个“族”（Family），类似于其他软件中的组件或对象。族按照用途不同分为系统族、载入族和原地族，用户可以根据需要自定义族，以满足特定的设计需求。

## 创建初始项目

### 项目界面介绍

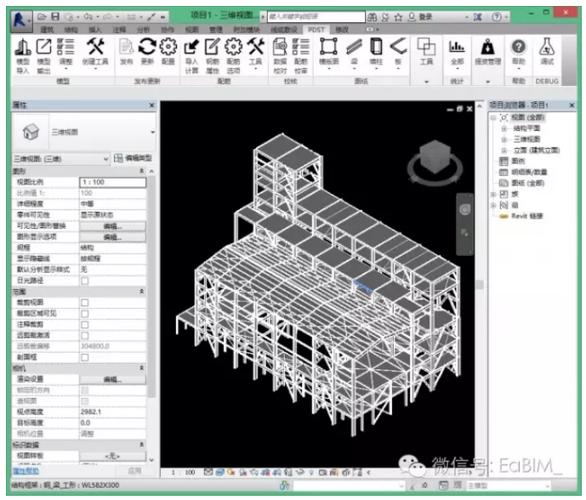

Revit的项目界面主要包含以下几个部分：

- **属性（Properties）面板**：显示当前选中元素的属性，可以在此进行编辑。

- **项目浏览器（Project Browser）**：列出所有视图、图纸、族及其他项目内容，便于导航和管理。

- **绘图区域（Drawing Area）**：进行模型创建和编辑的主要工作区。

### 绘制基本构件

#### 墙体

1. 选择“建筑”选项卡中的“墙”工具。

2. 在绘图区域单击开始点，然后单击结束点，绘制直线墙体。

3. 可以在选项栏中调整墙体类型、高度和厚度等参数。

#### 门窗

1. 在“建筑”选项卡中选择“门”或“窗”工具。

2. 将光标移动到墙体上，当出现预览图标时单击放置。

3. 属性面板中可以调整门窗的尺寸和样式。

#### 楼板

1. 选择“建筑”选项卡中的“楼板”工具。

2. 使用绘图工具绘制楼板轮廓。

3. 完成后点击“勾选”按钮确认生成楼板。

#### 屋顶

1. 在“建筑”选项卡中选择“屋顶”工具。

2. 根据需要选择“按边定义屋顶”或“按草图定义屋顶”。

3. 绘制屋顶边界，完成后确认生成。

## 高级功能与应用

### 楼梯与扶手

1. 选择“建筑”选项卡中的“楼梯”工具。

2. 按照提示选择起点和终点，Revit会自动生成符合规范的楼梯。

3. 添加扶手时，选择“扶手”工具，在楼梯边缘单击放置。

### 生成明细表

1. 在“视图”选项卡中选择“明细表/数量”。

2. 选择需要生成的明细表类型，如“门窗明细表”。

3. 根据需要设定字段和排序方式，Revit会自动统计并生成明细表。

### 渲染与可视化

1. 为模型添加材质：选择要着色的构件，在“材质”选项中进行设定。

2. 调整光源和视角：通过“太阳设置”和“摄影机视图”调整场景光照和拍摄角度。

3. 渲染输出：在“视图”选项卡中选择“渲染”，设置渲染参数，生成高质量图像。

## 项目导出与分享

完成项目后，可以将Revit模型导出为不同格式，以供分享和进一步处理。

### 导出为DWG/DXF

1. 在“文件”菜单中选择“导出”。

2. 选择“CAD格式”下的“DWG”或“DXF”。

3. 设置导出选项，指定保存路径，完成导出。

### 导出为IFC

1. IFC（Industry Foundation Classes）是一种开放标准格式，用于BIM数据交换。在“文件”菜单中选择“导出”。

2. 选择“IFC”。

3. 根据需要设置IFC导出选项，完成导出。

### 打印图纸

1. 在“文件”菜单中选择“打印”。

2. 选择打印机和纸张大小，设置打印范围和比例。

3. 预览无误后，开始打印。

## 小结

通过本教程，我们详细介绍了Revit的基础入门知识，从软件安装到初始设置，再到基本构件的创建和高级功能的应用，希望能帮助新用户快速上手Revit，充分发挥其在建筑设计中的优势。掌握Revit不仅有助于提升个人技能，也将为您在职业发展中开辟更广阔的天地。未来的建筑设计之路，让我们共同探索和进步！

## 参考资料

- Autodesk Revit 官方文档

- 各类Revit在线学习资源
