本文概述：CAD中的XATTACH命令是一项强大功能，旨在帮助用户更加轻松地将外部文件或图像插入到当前的绘图中，从而增加设计灵活性和信息传递的清晰度。通过掌握这一命令，用户可以有效提升工作效率，并更好地管理和操作复杂的设计项目。

对于许多从事计算机辅助设计（CAD）的用户来说，如何将外部资源无缝集成到他们的项目中是一个重要课题。在这个背景下，CAD中提供了众多工具与命令，其中之一就是XATTACH命令。这一命令允许用户将其他文件作为参考附加到当前的绘图环境中，而不会给原有文档带来永久性的更改。### XATTACH命令的重要性作为一种链接工具，

XATTACH

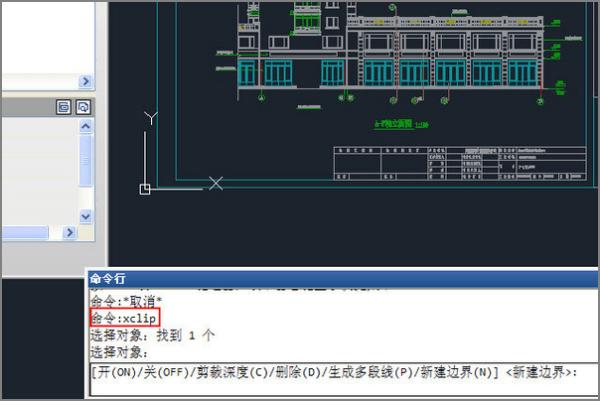

命令极大地扩展了CAD软件的功能。它不仅能够处理DWG文件，还支持不同格式的文件，例如PDF、DWF 和 DGN等。这种多样的兼容性使得设计师在进行综合设计和多学科协作时更加游刃有余。在团队合作中，常常需要引用其他成员的设计成果，通过XATTACH命令，可以避免重复劳动，提高生产力。### XATTACH命令的基本使用要使用XATTACH命令，首先需要启动命令行，在命令窗口中输入“XATTACH”并回车。随后系统会提示选择要附加的文件。在选择完文件后，可以根据需求对其进行位置、比例和角度的调整。与直接导入不同的是，使用XATTACH命令附加的文件在原始绘图中以外部参照的方式存在。这意味着每次打开主文件时，它会自动查找和加载这些引用，而不是将其嵌入到当前项目中。### 灵活的编辑和更新通过XATTACH命令附加的文件实例是动态链接的，这意味着如果源文件发生变更，除非特别指出，引用文件也会随之更新。这为设计师提供了很大的灵活性和便利性，因为在某些情况下，文件需要反复修改以满足不同阶段的设计需求。用户只需要更新一次文件，就能同步更新所有引用，省去了重新载入文件的麻烦。### 管理和文件管理在处理大量的外部文件时，

XREF管理器

是一个非常有用的工具。通过XREF管理器，用户可以轻松查看所有附件的状态和路径，检测并修复丢失的文件链接问题。它还允许用户临时断开或重新加载附加文件，以便更好地优化内存消耗和保持系统性能。### 小心隐藏的问题尽管XATTACH命令带来了很多便利，但仍然有一些注意事项不可忽视。一个常见的问题是，当附加文件路径改变或者文件被移动/重命名时，系统可能会显示“未找到文件”的警告。为了防止这种情况，可以采用相对路径而非绝对路径的方法来附加文件。这样，即便项目整体搬迁，只需保证目录结构不变，就可以继续正常访问所有引用。此外，由于外部文件是动态链接的，因此在没有备份的情况下，错误地修改或删除源文件可能会导致主项目中的数据流失。因此，在使用XATTACH命令的过程中，建议定期对重要文件进行备份。### 实际应用场景在建筑设计中，经常需要将平面图、立面图和各类图纸整合在一个总图中，而这些图纸通常来源于不同的学科及专业。通过使用XATTACH命令，可以方便地将各个分部的设计文件联接到总图中，并确保任何一部分的修改都会立即在总图上有所体现。这不仅提高了整体工作的效率，也减少了信息交流中的误差。总体来说，

XATTACH命令

是增强CAD设计灵活性和效率的一大利器。熟练掌握和合理利用这一命令，能够帮助设计师更好地协调各类设计元素，实现复杂的设计方案。同时，与其他CAD功能结合使用，将为用户带来更多便利和创意空间。
