本文概述：CAD（计算机辅助设计）软件在建筑、工程和制造等领域广泛应用，其强大的绘图和标注功能使设计人员能够精确地传达尺寸和几何信息。线性标注是CAD软件中的核心功能之一，掌握其操作技巧对于提升工作效率和保证设计准确性至关重要。

在**CAD**工具中，

线性标注

是一种用于指示两个点之间距离的标注类型。有很多种方法可以实现这一功能，并且不同的CAD软件可能在具体操作上有所不同，但基本原理大同小异。首先，在进行线性标注之前，确保图层管理器中已经设置了合适的图层来存放标注信息。这有助于在后续的编辑过程中更加方便地管理和调整标注，从而避免不必要的混乱。要开始线性标注，通常需要进入标注命令菜单。在许多CAD软件中，这可以通过点击工具栏上的标注按钮或是使用快捷键调用。例如，在AutoCAD中，可以输入命令“DIM”进入标注功能，然后选择“Linear”选项。接着，需要指定标注的两个基点。一般来说，你可以通过移动鼠标并点击图形上的点进行选择。此时，系统会自动绘制一条与选定基点相连的虚线，并提示你指定标注线的位置。你可以通过拖动鼠标来选择最佳的标注线位置，并点击确认。当标注线固定后，标注值会出现在标注线上方或下方。值得注意的是，

标注样式

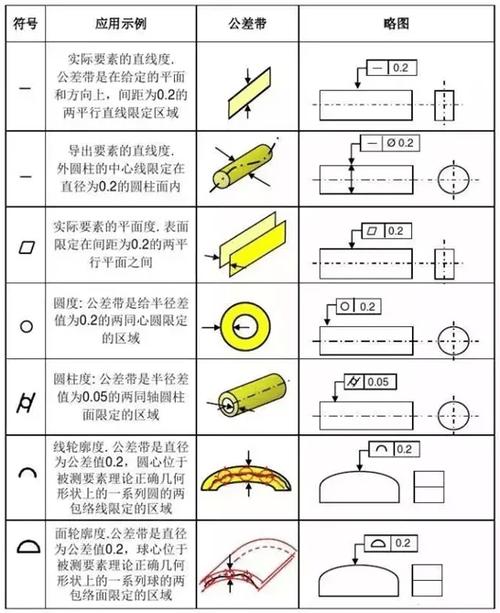

对最终效果有很大影响，因此最好在开始标注之前设置好标注样式。标注样式包括文字高度、标注箭头样式、标注单位等参数，可以根据项目需求进行调整。合理的标注样式不仅提高了图纸的可读性，还为他人理解图纸提供了便利。除了基本的线性标注，一些CAD软件还提供了高级标注功能。例如，添加公差、改变文字方向或者自定义标注内容。这些功能在一些特定情况下非常实用，比如在制造业中，公差的信息可能对生产过程的控制非常关键。在实际应用中，要保持标注的一致性，即所有标注应该采用相同的风格和标准。这意味着在一个项目中，你的所有图纸应保持统一的标注字体、大小和颜色，以便于阅读和理解。此外，应尽量避免过多的标注线交叉，这会导致视觉上的混乱。正确使用捕捉功能可以极大提高标注的精确度。许多CAD系统支持对象捕捉，可以帮助你精确地选择标注点，例如端点、中点或者中心点。这种精确性在工程设计和建筑图纸中尤为重要，因为任何微小的误差都可能导致巨大的工程问题。最后，在线性标注的整个过程中，记得随时保存你的工作。在复杂的大型项目中，经常性的保存可以防止数据丢失带来的重做工作，也能确保在出现意外情况时将损失降到最低。学习并实践这些

操作技巧

，不仅能够提升你的CAD技能，还能让你在面对复杂设计任务时游刃有余。在不断变化和更新的技术环境中，熟练掌握这些技巧为你在职业生涯中积累更多竞争优势。因此，无论是初学者还是经验丰富的设计师，都应该密切关注工具的新功能和优化方式，确保自己始终具备最新的知识和技术能力。
