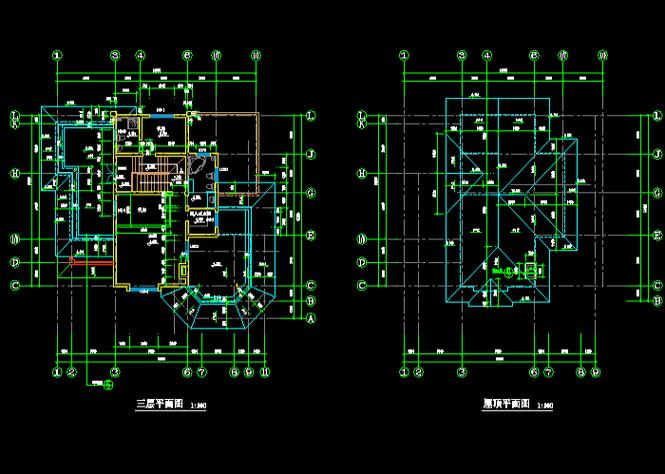

如何在CAD建筑平面图中进行标注
在CAD建筑平面图中进行标注是非常重要的，它可以帮助设计师、工程师和施工人员更好地理解和实施设计方案。下面是一些关于如何在CAD建筑平面图中进行标注的重要步骤：

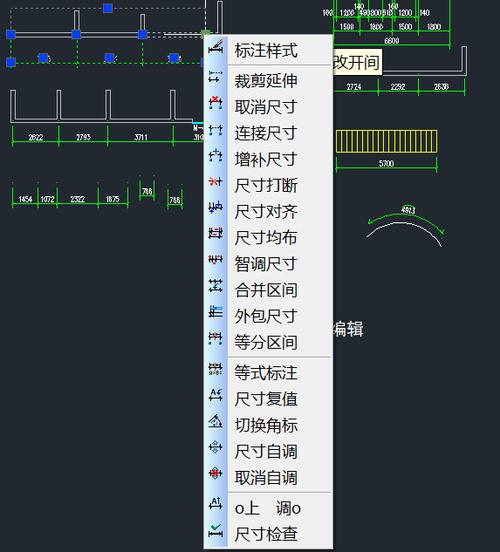

1. 选择合适的标注工具：在CAD软件中，有许多不同类型的标注工具可供选择，如文字、尺寸线、注释、箭头等。根据需要选择合适的标注工具。
2. 添加文字标注：使用文字工具，在建筑平面图上添加文字标注。标注应该清晰、简洁，并使用易于理解的术语和语言。标注应该包括房间名称、尺寸、材料和其他重要的设计要素。
3. 绘制尺寸线：使用尺寸线工具，在建筑平面图上绘制尺寸线。尺寸线应该清晰、准确，并与建筑元素对齐。尺寸线应该包括长度、宽度、高度等相关尺寸。
4. 添加注释和箭头：使用注释和箭头工具，在建筑平面图上添加注释和箭头。注释和箭头可以进一步说明特定的设计要素，如门、窗、楼梯等。注释和箭头应该简洁、明确，并与相关元素对齐。
5. 调整标注样式：根据需要，调整标注的样式和属性。可以更改字体、字号、颜色、线型等，以使标注更易于阅读和理解。
6. 创建标注图例：如果平面图涉及到许多不同的标注，可以创建一个标注图例。标注图例应该清晰、简洁，并包括每种标注的说明和用途。
最后，一定要记得保存和备份您的标注工作。这样，在之后的修改和共享过程中，您可以轻松地回顾和使用标注信息。
总结起来，在CAD建筑平面图中进行标注需要选择合适的工具，添加清晰、准确的文字标注、尺寸线、注释和箭头，并调整标注样式。通过标注，可以更好地传达设计意图和精确要求，帮助各方更好地理解和实施设计方案。
