如何在Revit平面图中进行尺寸标注？
Revit是一款广泛应用于建筑行业的三维建模软件。它不仅可以创建模型，还可以进行尺寸标注，以便更好地展现设计图纸的尺寸信息。本文将介绍如何在Revit平面图中进行尺寸标注。

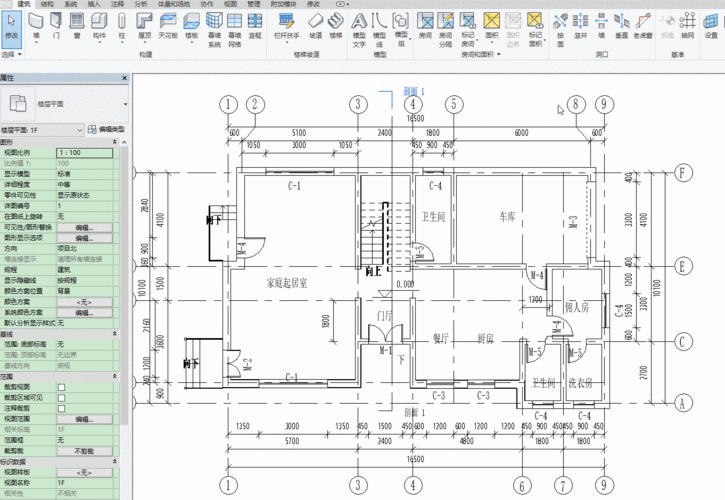

在Revit中进行尺寸标注十分简单。首先，确保你已经完成了平面图的绘制。然后，按照以下步骤进行：
1. 选择“注释”工具栏中的“尺寸”工具。这将使你能够在平面图中创建尺寸标注。
2. 在平面图中选择要标注的元素。可以是墙壁、窗户、门等。点击选中元素后，将看到尺寸标注的起点和终点。
3. 将鼠标移到平面图上的合适位置，点击以放置尺寸标注。Revit将自动计算出所选元素的尺寸，并将其显示在平面图上。
4. 根据需要，你可以通过点击标注并拖动来调整尺寸标注的位置。你还可以使用旋转工具来旋转尺寸标注的方向。
5. 如果你希望在尺寸标注中显示特定的信息，如尺寸单位或小数位数，可以在标注属性中进行设置。选中尺寸标注后，点击属性编辑器，在弹出的对话框中设置所需的属性。
6. 在完成尺寸标注后，你可以选择是否隐藏原始元素的尺寸。这可以通过在标注属性中设置“隐藏尺寸”选项来实现。
总的来说，使用Revit进行尺寸标注非常简单。只需要几个简单的步骤，你就可以在平面图中添加准确的尺寸信息。这有助于提高设计图纸的可读性，并确保建筑项目的准确度和质量。
