下载介绍
使用说明：
1.此插件编写于2016版本API 其他版本未经测试（不能运行的可能性不大），必须严格按照此声明方法操作，其他方法未经测试，无法保证实现效果
2.请严格按照此说明放置文件及文件夹
*将 YouFu bimTool 文件夹
放置于C盘（文件夹务必一直保留，之后会陆续开发其他功能放出供大家免费使用，切勿删除）文件夹在之前的插件下载里：http://www.tuituisoft.com/chajianlist/151.html
*文件夹内含四个文件
*将Clear height analysis.addin 放置到路径 C:ProgramDataAutodeskRevitAddins2016 下（此步骤为将插件在revit中注册，若不想使用此插件，在此路径下删除该文件即可）

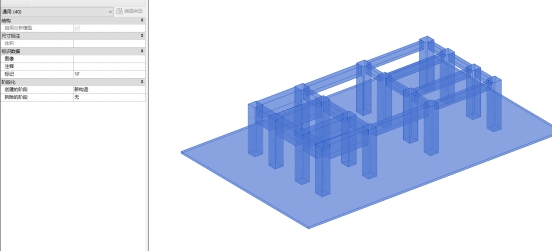

3.模型绘制完成后 须在标记栏内输入楼层编号
4.点击打开有福净高分析工具
插件图标
5.输入属性中的楼层编码、梁族中梁高的名称并输入高度限值
示例：标记栏内标记值为“1F”，梁族中代表梁高的名称为“h”，高度限值为3200（净值小于3200的将红色显示）
6.插件会自动计算所有种类的构件数目 并自动分析
统计所有梁数量

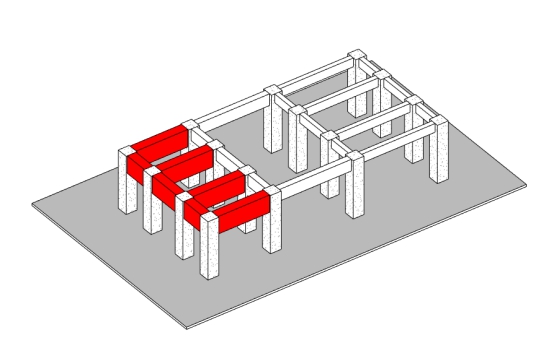

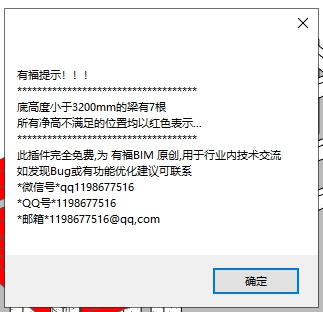

输出结果，不满足要求的构件将红色显示

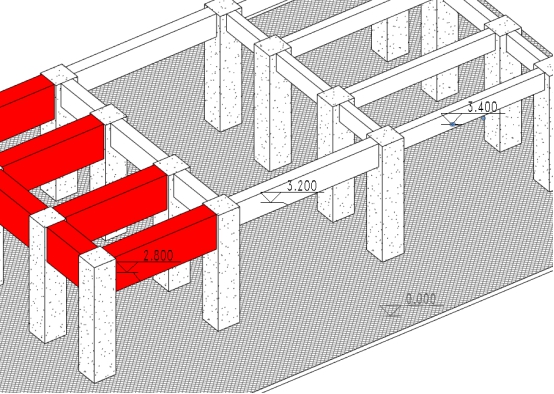

7.完成效果示意
