Revit工程地形整形器插件免费下载
软件类型：土建插件
文件格式：.rar
文件大小：1 MB
软件语言：英文
软件授权：破解版
官方网站：https://www.engipedia.com/
发布时间：2020-03-17
下载次数：6994
请注册、登录之后再进行下载！！！
下载介绍
该工具的主要目的是借助模型线来塑造地形实例。该工具沿着选定的模型线添加附加地形点。线划分可以是按点数或点之间的距离。如果有多个地形实例，该工具将提示您仅选择一个。
支持所有模型线:直线、圆弧、椭圆、曲线和nurbs。确保选定的模型线不是闭环，否则工具会发出警告并忽略它们。如果要使用闭合回路(圆、椭圆)，则应使用Autodesk Revit分割元素工具将它们分成两个或更多部分。
地形是一个网格物体，所以应该仔细考虑点的划分。更多的分数并不意味着更好的结果。
另一个特点是保存当前地形。地形的当前状态可以保存到CSV点文件中，并且可以在以后使用Revit体量和场地>地形表面>从导入>指定点文件工具返回原始状态。保存的地形点CSV文件始终以米为单位。

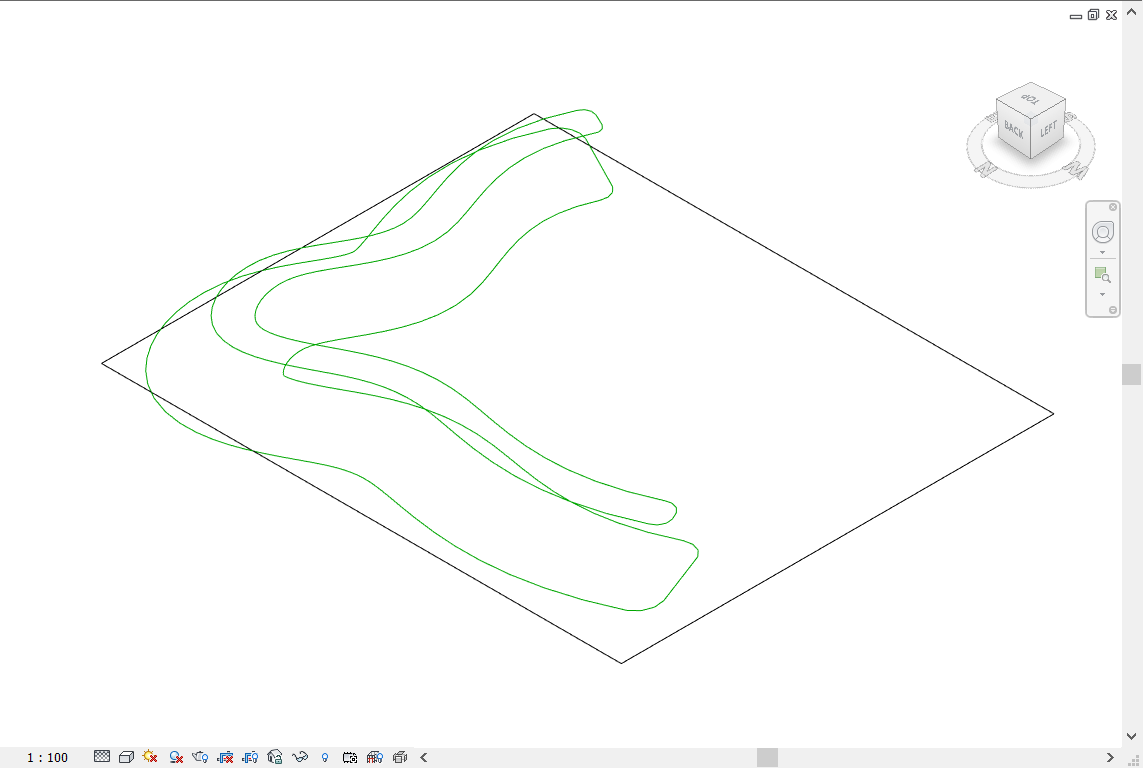

当前状态，一些地形与模型线。

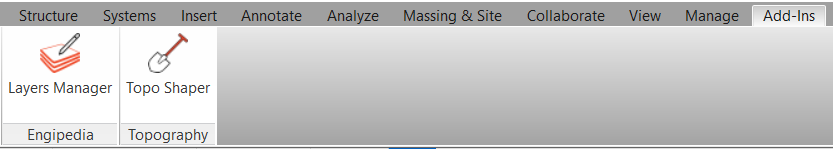

工具可以通过revit功能区上的加载项选项卡运行。

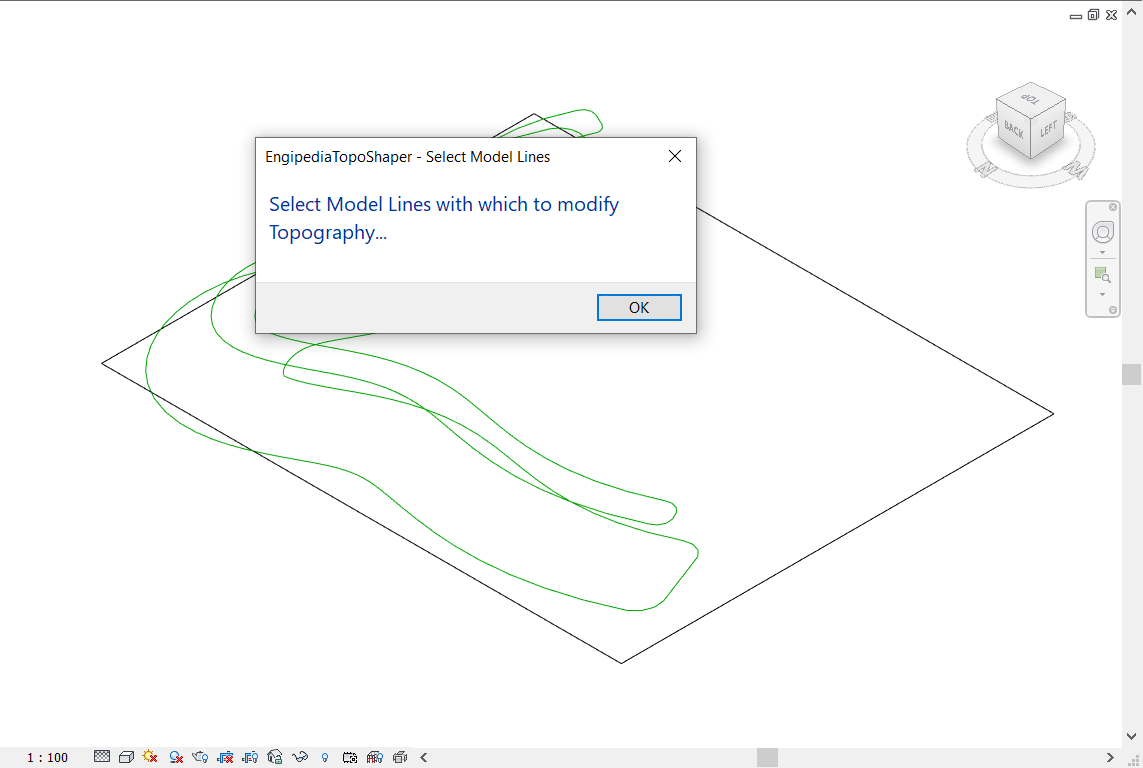

首先，工具将提示选择地形和模型线。

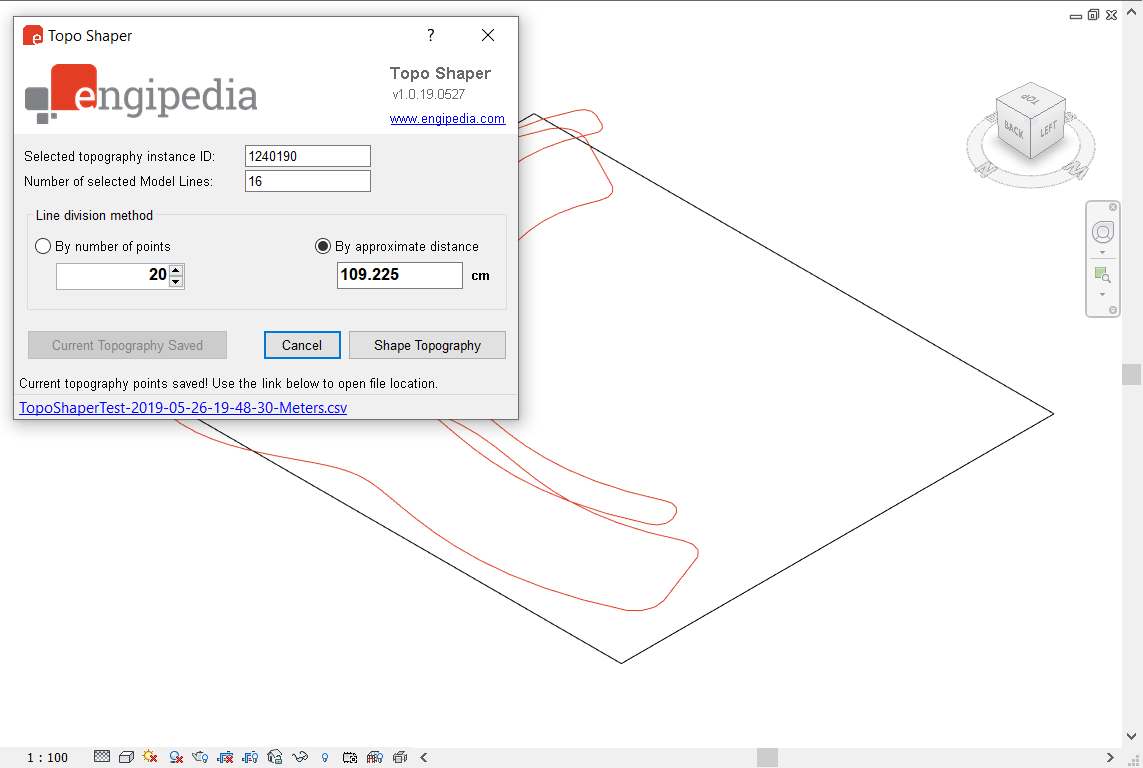

当前(未改变的)地形可以保存为地形点(csv)文件。

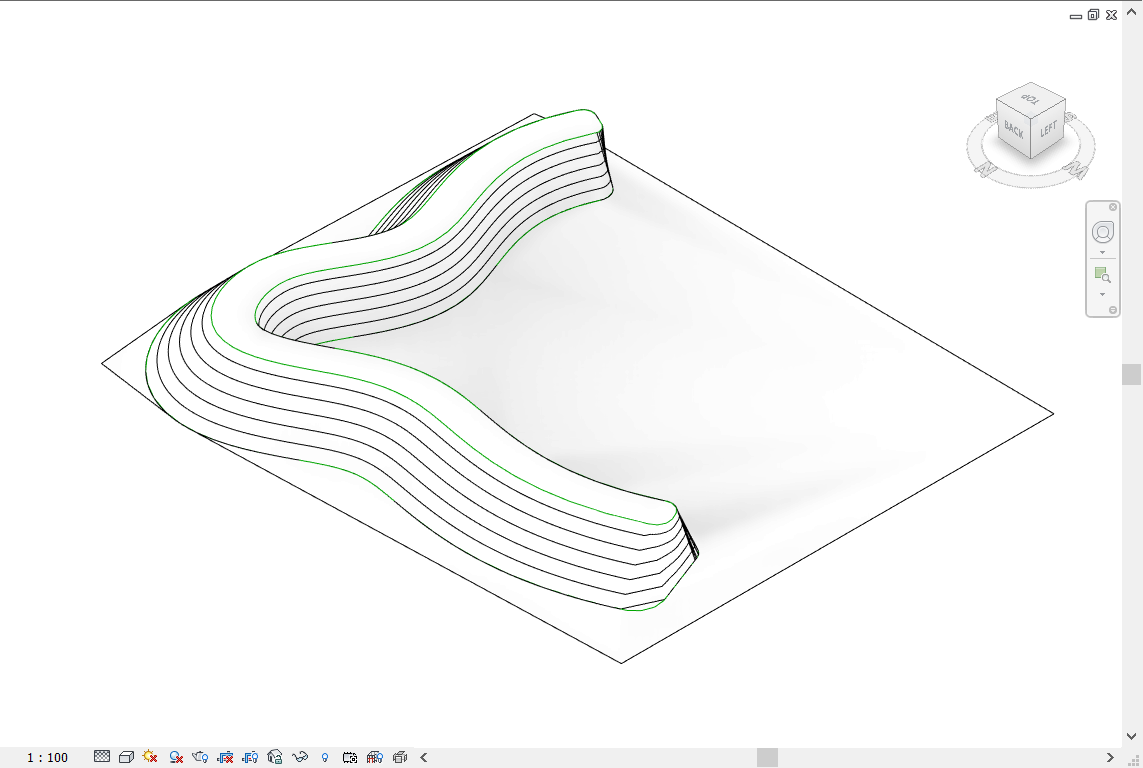

点击“形状地形”按钮将改变地形实例。

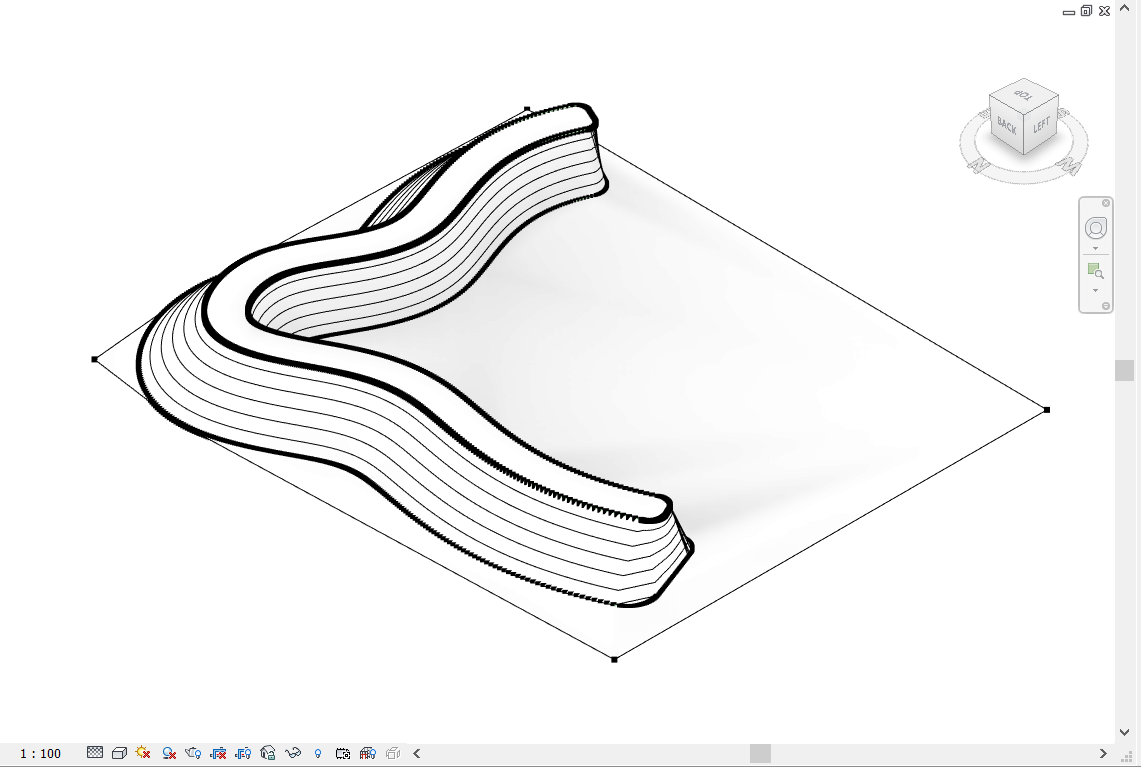

间距为20厘米的地形点。

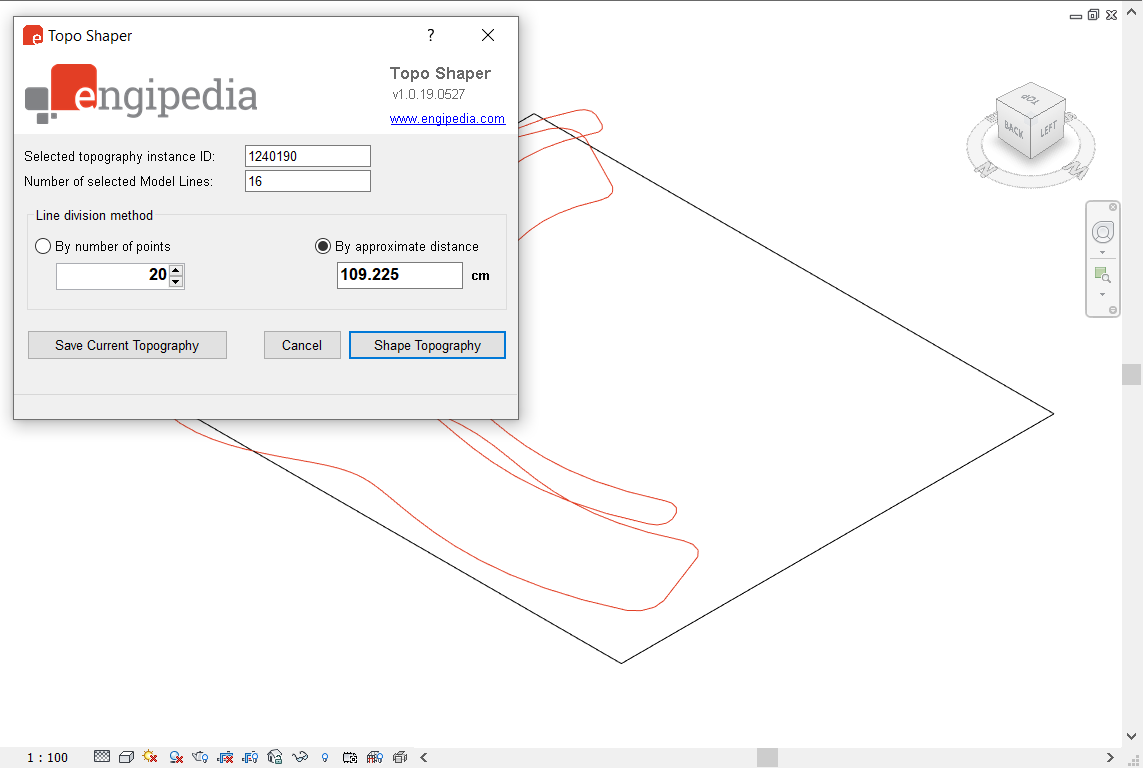

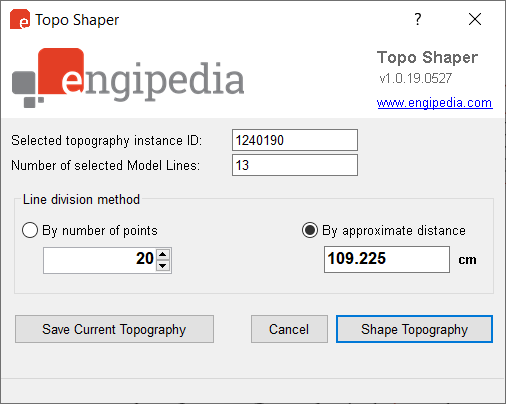

主工具窗口。
